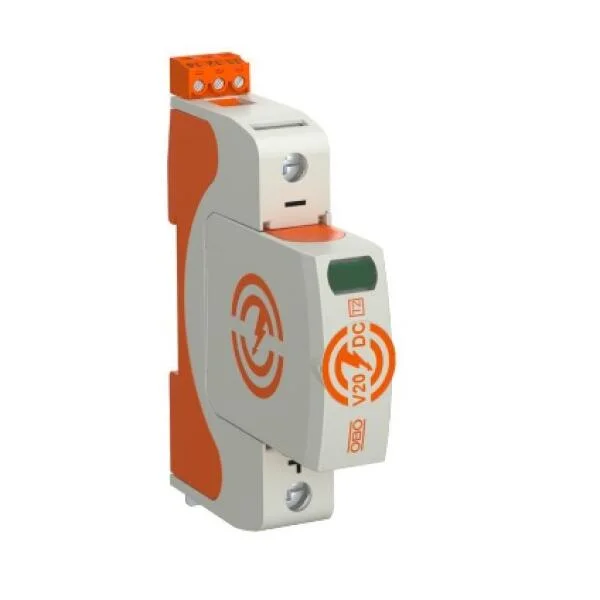

Thiết bị cắt sét V20-DC-60+FS – Type 2 – 20kA, nguồn DC 60V
1. Giới thiệu sản phẩm
V20-DC-60+FS là thiết bị chống sét lan truyền DC (Type 2) do OBO Bettermann – Đức sản xuất, chuyên dùng để bảo vệ các hệ thống nguồn điện một chiều (DC) như hệ thống điện mặt trời, tủ DC công nghiệp, trạm điều khiển tín hiệu…
Sản phẩm có khả năng chịu được xung sét lan truyền lên tới 20kA (8/20µs), tích hợp sẵn chức năng hiển thị trạng thái và tiếp điểm cảnh báo từ xa (remote signalling).
2. Đặc điểm nổi bật
Dùng cho hệ thống điện DC 60V, thiết kế 1 cực (1P)
Chịu được dòng sét 20kA/pole, dòng xả tối đa tới 40kA
Thời gian đáp ứng < 25ns, bảo vệ nhanh mạch điện
Có tiếp điểm cảnh báo từ xa (RS – remote signalling)
Gắn DIN rail 35mm, phù hợp tủ DC chuyên dụng
Vỏ nhựa cao cấp PA UL94 V-0, cách điện và chịu nhiệt tốt
Tích hợp cơ chế ngắt mạch và khóa an toàn khi thay module
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng (Item no.) | 5095147 |
| Loại thiết bị | Type 2 – Class II – SPD DC |
| Điện áp làm việc liên tục (Uc) | 60V DC |
| Dòng xả định mức (In – 8/20µs) | 20kA |
| Dòng xả cực đại (Imax – 8/20µs) | 40kA |
| Thời gian đáp ứng | < 25ns |
| Cấp bảo vệ điện áp | ≤ 0.5kV |
| Cấu hình | 1 cực – One-Port SPD |
| Gắn tủ | Thanh DIN 35mm |
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Cấp bảo vệ | IP20 |
| Tiếp điểm RS | Có – dạng chuyển mạch (changeover contact) |
| Tiêu chuẩn | EN 61643-11, IEC 61643-11, UL 1449 Type 4 |
4. Ứng dụng thực tế
Bảo vệ hệ thống điện mặt trời DC 60V
Tủ DC trong trạm điều khiển công nghiệp
Tủ điều khiển trong hệ thống SCADA – điều khiển tín hiệu
Hệ thống điện năng lượng tái tạo – hybrid
Công trình sử dụng thiết bị nguồn một chiều cần chống sét
5. Dịch vụ lắp đặt & phân phối từ Tân Tiến
Công ty Tân Tiến là đơn vị nhập khẩu và phân phối chính thức các sản phẩm SPD OBO tại thị trường Việt Nam, cung cấp giải pháp trọn gói:
Tư vấn chọn thiết bị phù hợp sơ đồ DC/AC
Lắp đặt thiết bị SPD theo tiêu chuẩn kỹ thuật
Bàn giao CO, CQ và sơ đồ đấu nối đúng chuẩn
Bảo hành sản phẩm, hỗ trợ kỹ thuật trọn đời
