Thiết bị chống sét PV140-60 – SPD DIN rail bảo vệ nguồn DC 60V
Giới thiệu sản phẩm

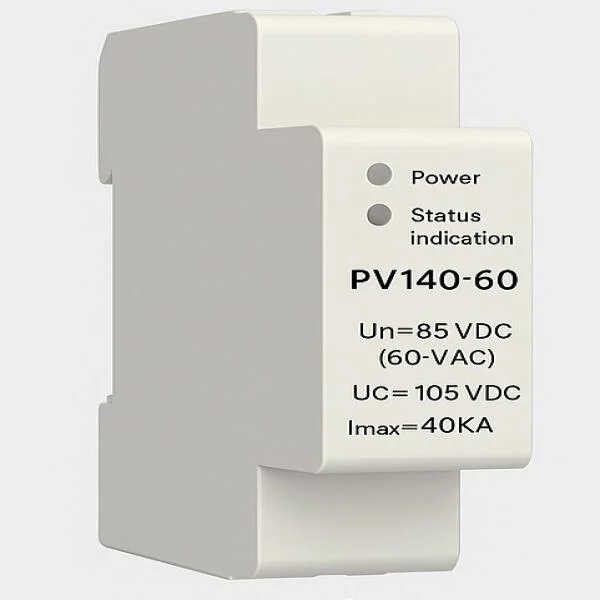

PV140-60 là thiết bị chống sét lan truyền DC chuyên dụng cho hệ thống điện mặt trời áp mái hoặc các hệ thống DC nhỏ (60V). Sản phẩm được thiết kế gắn DIN, phù hợp sử dụng tại tủ DC trong hệ thống PV.
Sử dụng công nghệ chống sét lan truyền hiệu suất cao, sản phẩm bảo vệ nguồn DC 1 pha với dòng xung tối đa đến 40kA (8/20µs). Tích hợp cảnh báo đèn LED và tiếp điểm alarm, giúp người dùng giám sát tình trạng hoạt động nhanh chóng.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Model | PV140-60 |
| Dạng bảo vệ | Chống sét lan truyền DC |
| Lắp đặt | Gắn DIN (DIN rail 35mm) |
| Ứng dụng chính | Hệ thống điện mặt trời ≤ 60VDC |
| Điện áp danh định (Un) | 85 VDC (tương đương 60 VAC) |
| Uc (Điện áp tối đa liên tục) | 105 VDC |
| Imax (Dòng xung 8/20µs) | 40kA |
| Báo hiệu trạng thái | Đèn LED & tiếp điểm cảnh báo |
| Tiêu chuẩn áp dụng | IEC 61643-11 |
Ưu điểm nổi bật
Bảo vệ an toàn cho các tấm pin và inverter hoạt động ở điện áp DC thấp
Báo hiệu lỗi khi SPD bị suy hao qua đèn LED hoặc đấu nối relay ra tủ trung tâm
Phù hợp gắn DIN trong tủ điện PV compact
Tối ưu cho hệ thống Solar off-grid, hybrid hoặc bộ sạc DC
Khuyến nghị kỹ thuật
Chỉ sử dụng cho hệ thống DC có điện áp định mức ≤ 85VDC
Điện trở tiếp địa DC cần ≤ 1Ω để SPD phát huy hiệu quả
Nên dùng kèm hộp kiểm tra điện trở để đo đạc định kỳ
Dịch vụ từ Tân Tiến
Thi công chống sét cho toàn bộ hệ thống inverter – tủ DC – AC
Cung cấp đồng bộ SPD, hộp bảo vệ, dây tiếp địa, cầu chì PV
