Bàn giao chống sét cho tòa nhà văn phòng Tam Trinh, Hà Nội

Bàn giao chống sét cho tòa nhà văn phòng Tam Trinh, Hà Nội

Công ty TNHH Thương mại và Công nghệ Tân Tiến vừa hoàn thành thi công, lắp đặt và bàn giao hệ thống chống sét trực tiếp và chống sét lan truyền cho tòa nhà văn phòng tại số Tam Trinh, quận Hoàng Mai, Hà Nội.

Dự án được triển khai theo tiêu chuẩn TCVN 9385:2012, đảm bảo điện trở tiếp địa đạt:

• ≤ 10Ω cho hệ thống chống sét trực tiếp

• ≤ 4Ω cho hệ thống chống sét lan truyền

Hệ thống chống sét trực tiếp sử dụng kim thu sét Electron E15

• Kim thu sét chủ động Electron E15 – công nghệ phát xạ sớm ESE, thuộc thương hiệu Aiditec (Tây Ban Nha), bán kính bảo vệ cấp I là 37m, chịu dòng sét lên tới 200kA.

• Trụ đỡ cao 5m bằng thép mạ kẽm nhúng nóng, cố định chắc chắn bằng bộ tăng đơ và dây néo inox 304.

• Dây thoát sét cáp đồng M50mm² bọc PVC, đi trong ống gen SP D20, kết nối đến tiếp địa bằng mối hàn hóa nhiệt.

• Hệ tiếp địa dùng cọc thép mạ đồng D16, nối bằng dây đồng M95 và hộp kiểm tra điện trở chuyên dụng.

Hệ thống chống sét lan truyền bảo vệ tủ điện 3 pha

Tủ điện tổng được bảo vệ bởi thiết bị SPD cao cấp:

• Thiết bị cắt sét nguồn 3 pha BD4-100/240, thoát sét 100kA/pha, điện áp 240–380V, đạt chuẩn IEC 61643-1 và IEC 61643-11.

• Cáp đấu nối gồm: M95, 2x10mm², lắp đặt trong ống ghen bảo vệ.

• Tiếp địa riêng gồm cọc tiếp địa D16, GEM, hộp kiểm tra, bảng đồng và phụ kiện đầy đủ.

Hình ảnh thi công thực tế tại công trình

Dưới đây là một số hình ảnh ghi lại quá trình thi công thực tế tại tòa nhà Tam Trinh:

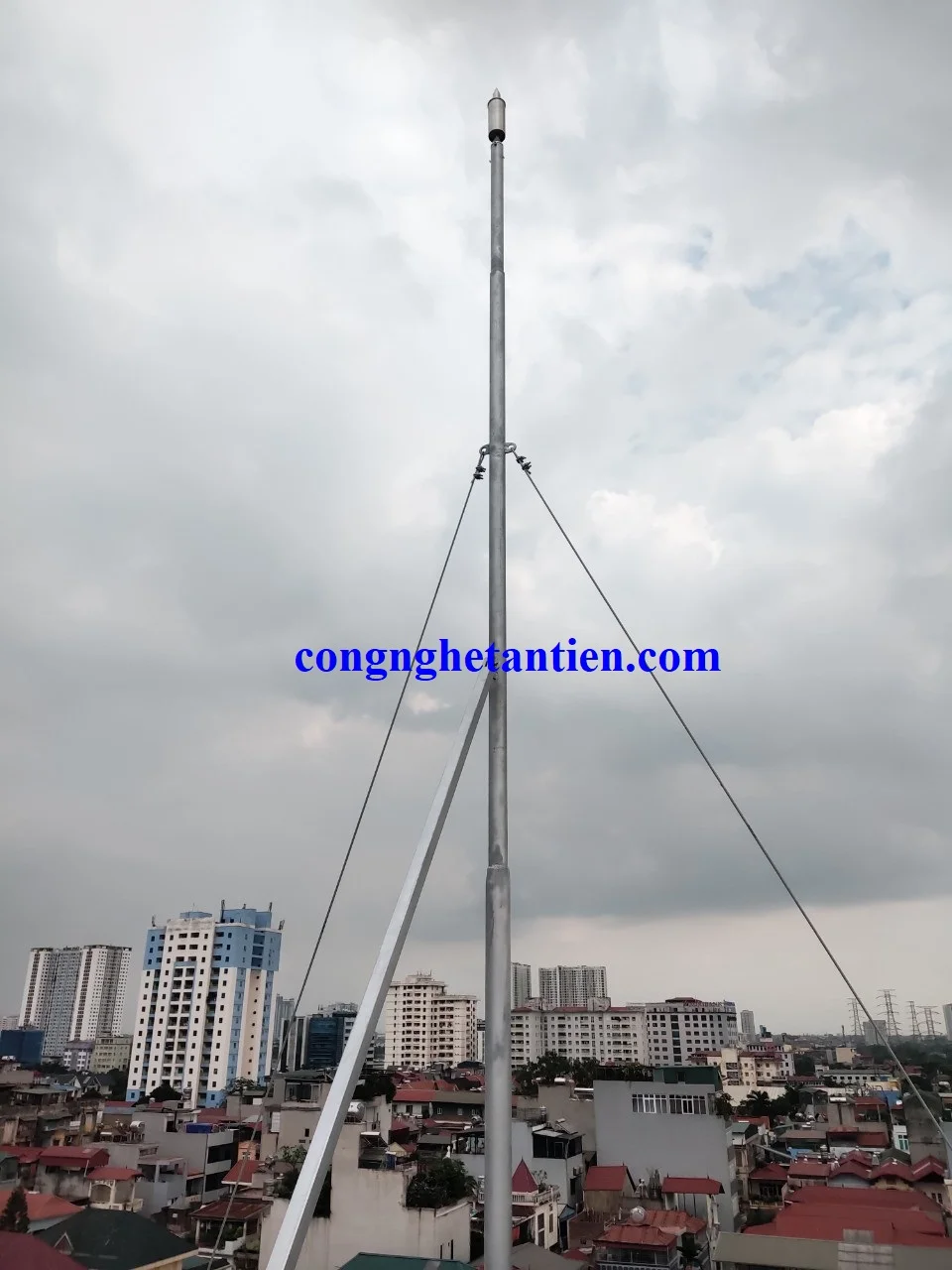

• Hình ảnh lắp đặt kim thu sét Electron E15 trên mái tòa nhà

• Thi công đấu nối dây thoát sét bằng cáp đồng M50 bọc PVC

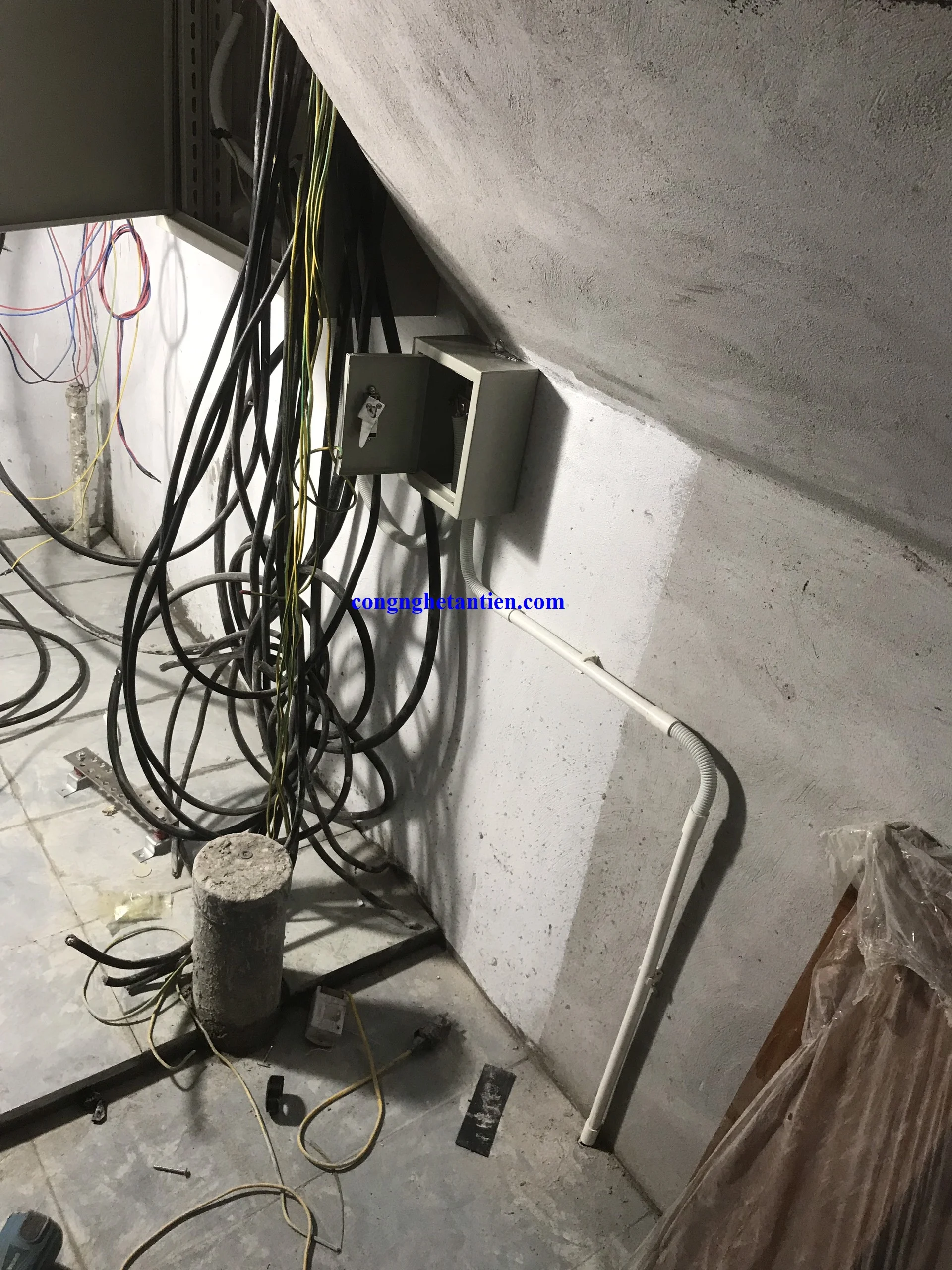

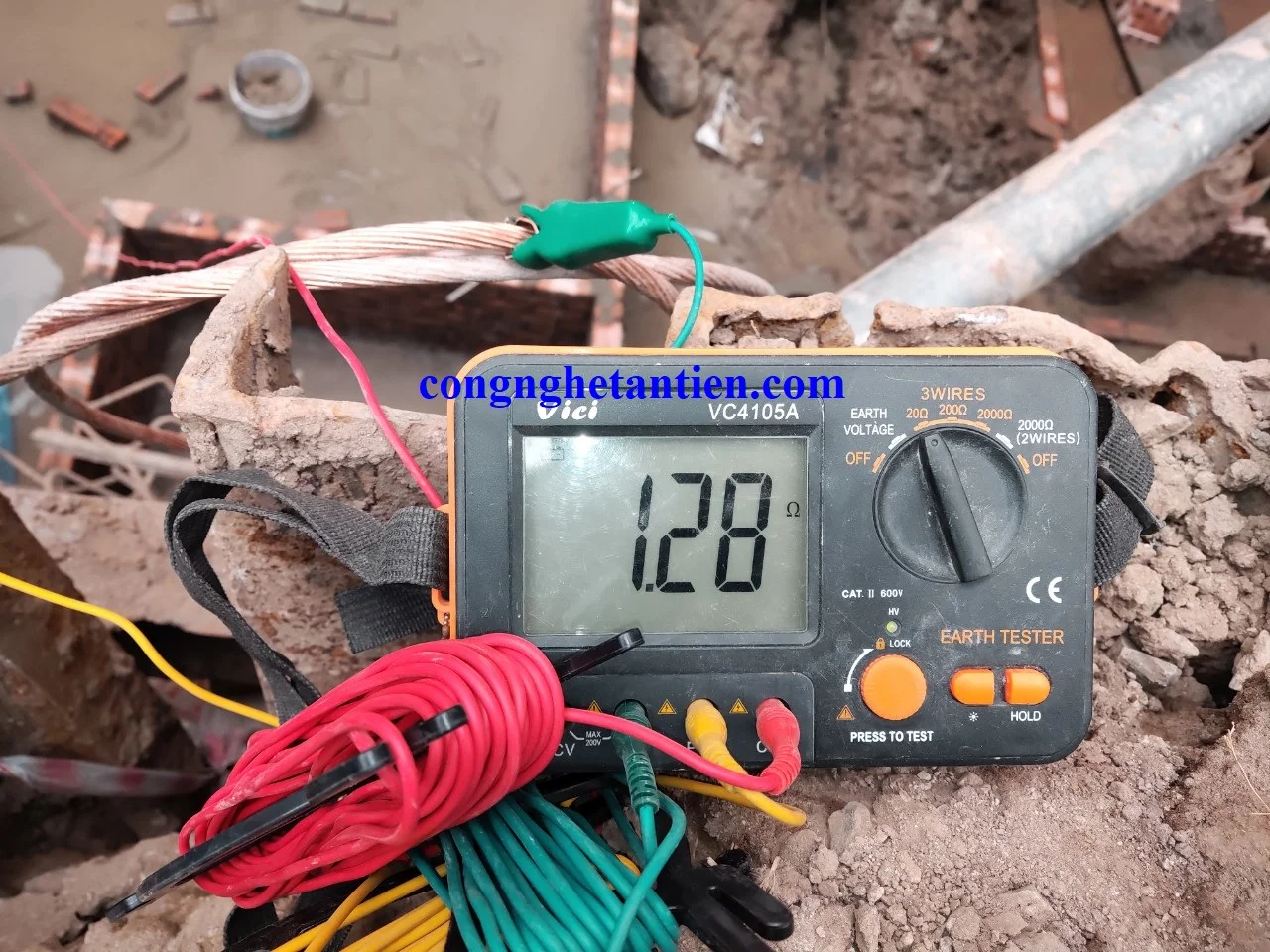

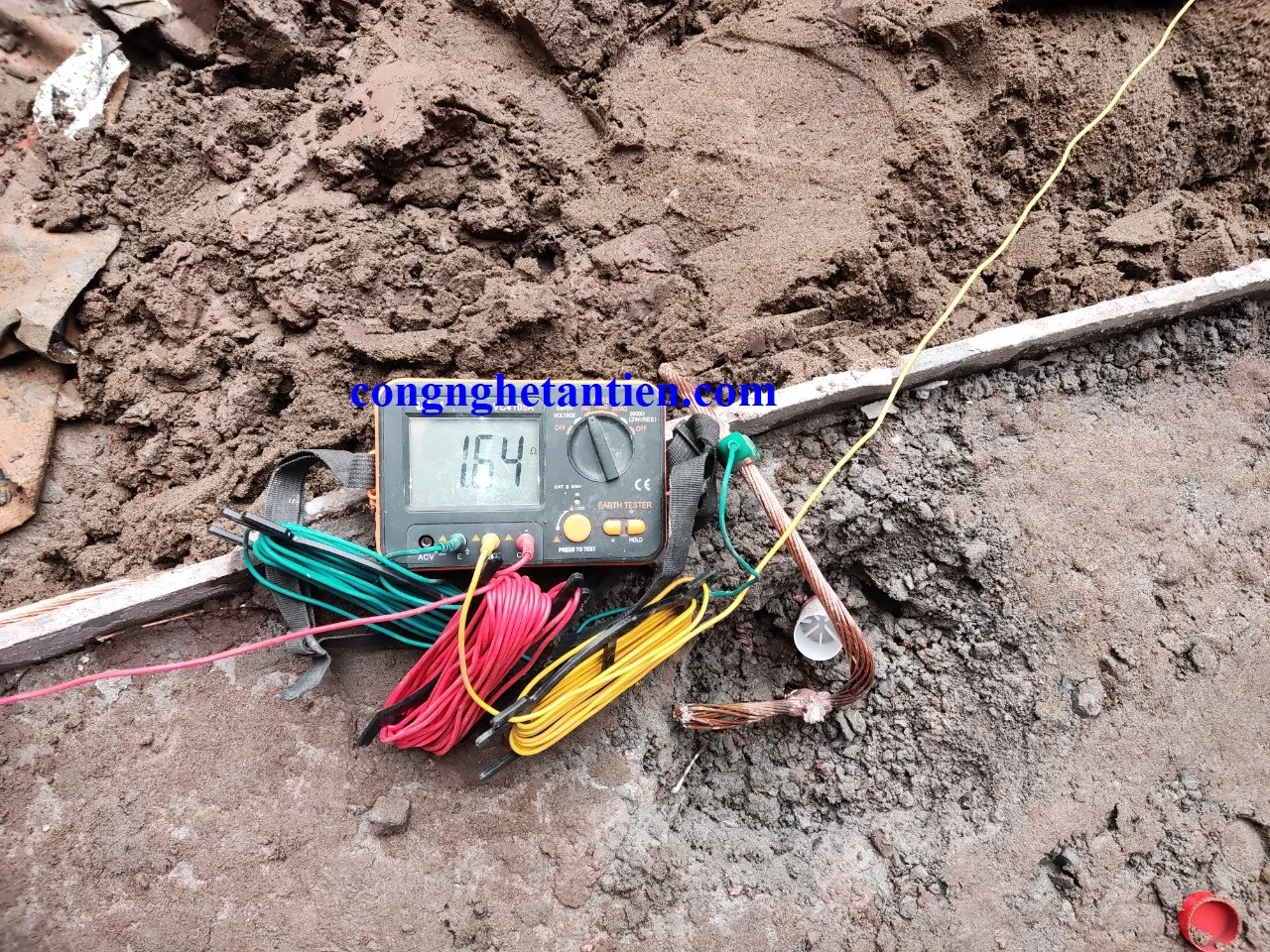

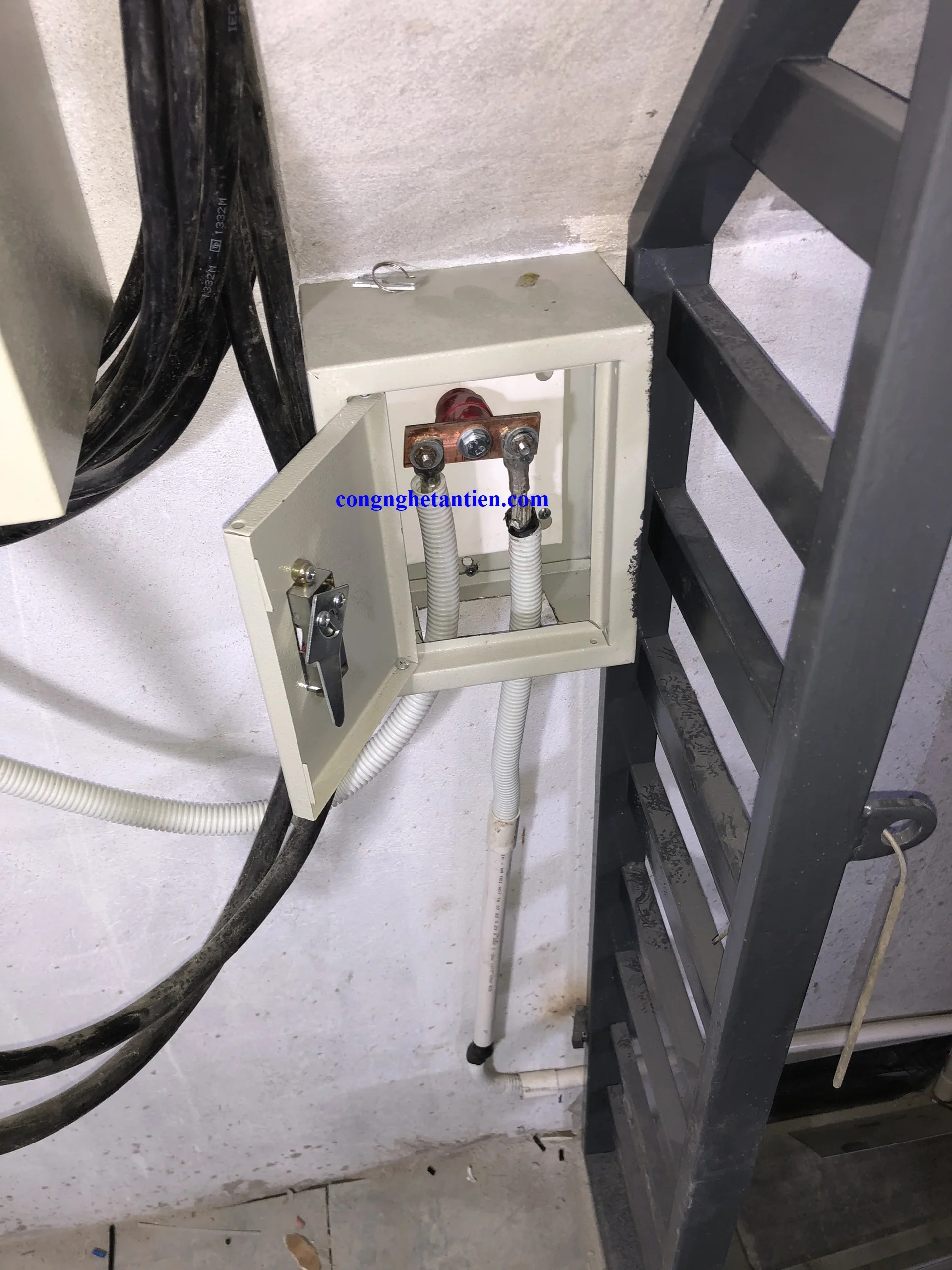

• Lắp hộp kiểm tra điện trở và đo thử tại hiện trường

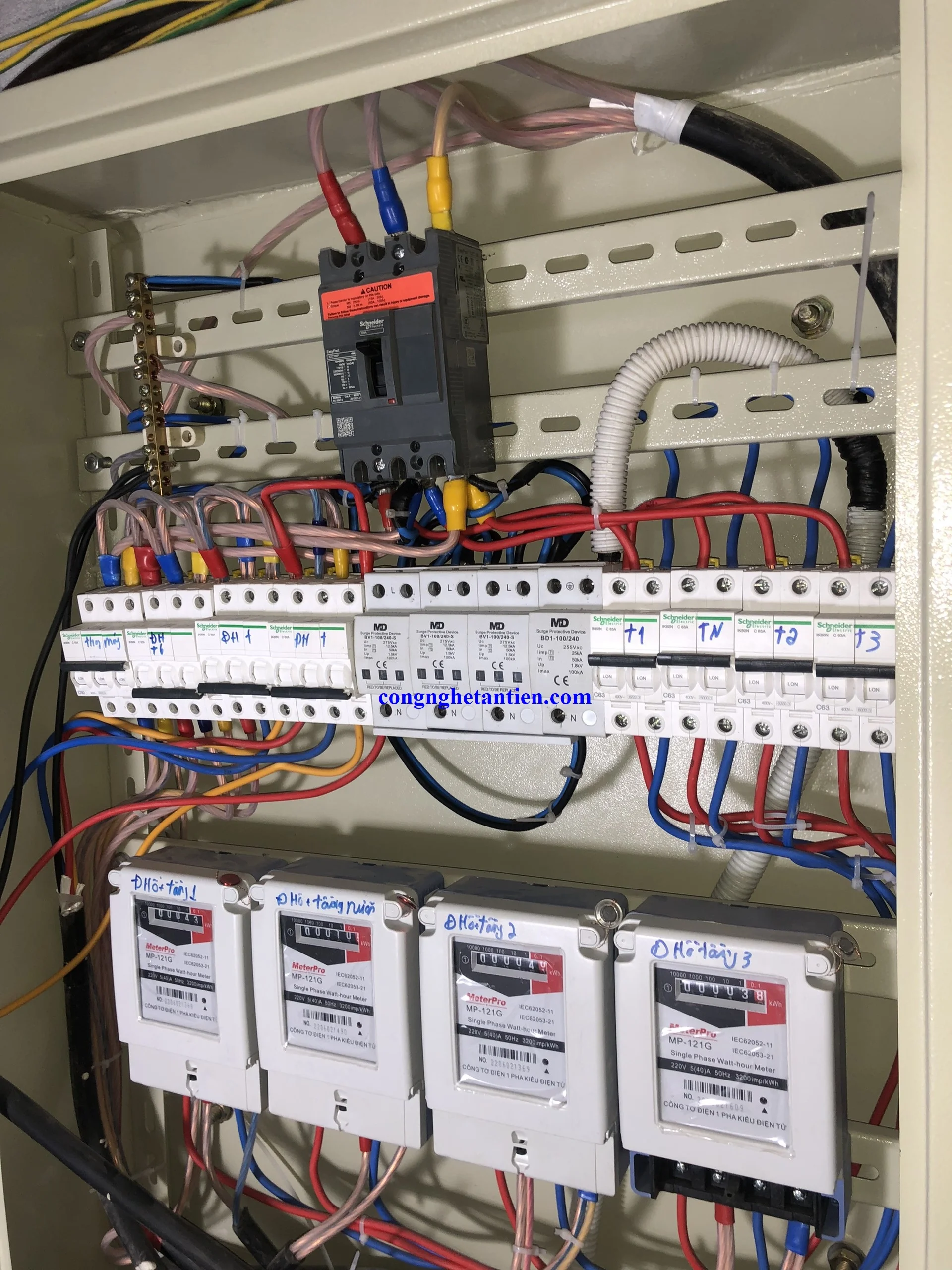

• Thiết bị SPD 3 pha BD4-100/240 trong tủ điện tổng

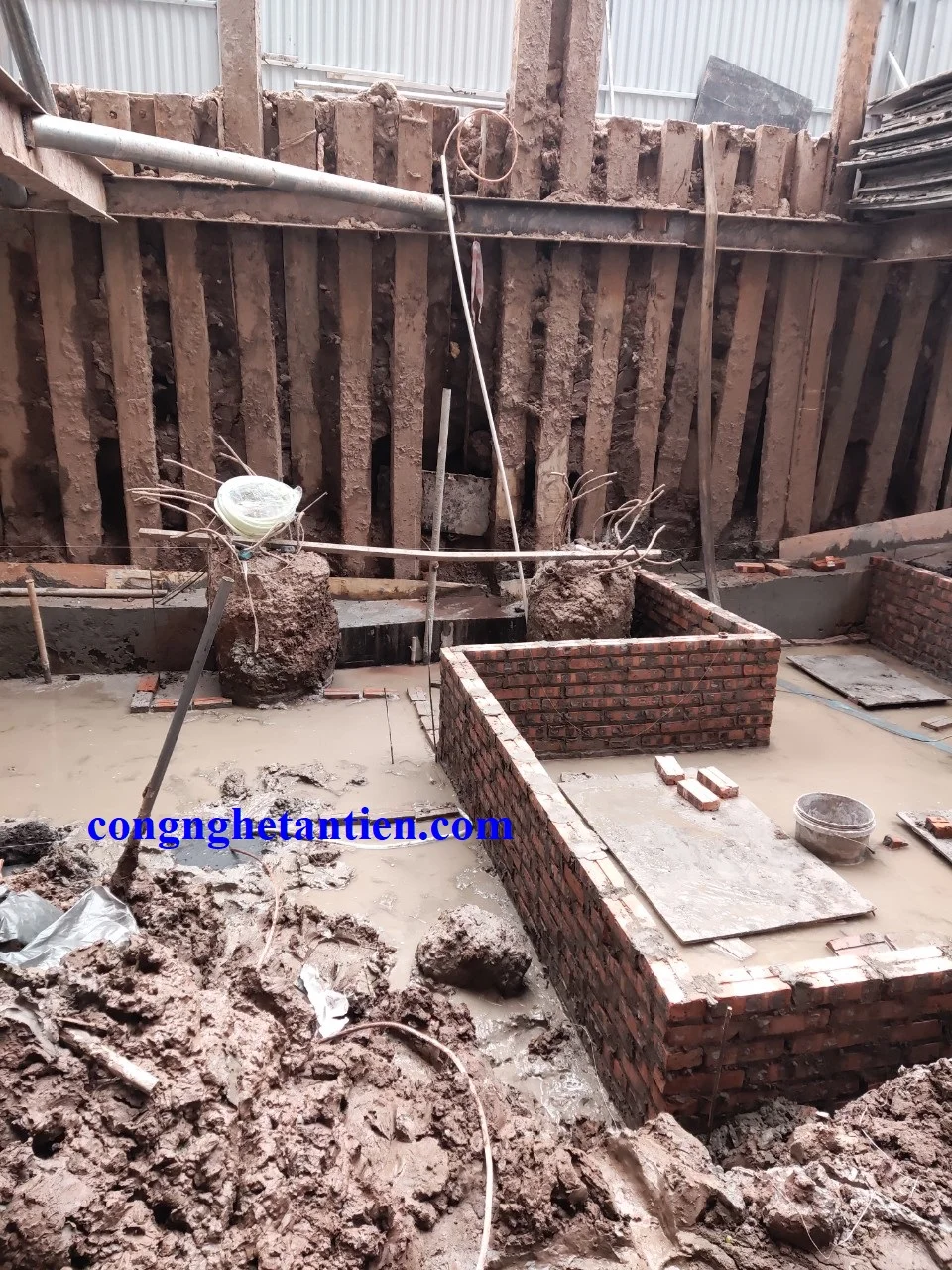

• Hệ thống tiếp địa thi công với cọc D16 và hóa chất GEM

Quy trình thi công – nghiệm thu – bảo hành

• Thi công trọn gói trong 30 ngày, bàn giao đúng tiến độ

• Hồ sơ đầy đủ: biên bản nghiệm thu, CO – CQ, bản vẽ hoàn công

• Bảo hành toàn hệ thống 12 tháng, hỗ trợ kỹ thuật định kỳ

Giải pháp chống sét toàn diện cho tòa nhà văn phòng

Tân Tiến cung cấp trọn gói giải pháp cho:

• Tòa nhà văn phòng – trung tâm điều hành

• Chung cư – cao ốc – cơ quan hành chính

• Công trình dân dụng và hạ tầng công cộng

Ưu điểm:
✔️ Thiết bị nhập khẩu châu Âu
✔️ Thi công đúng kỹ thuật – thẩm mỹ
✔️ Bảo hành lâu dài – hỗ trợ đo điện trở định kỳ
