 Tìm hiểu thiết bị bảo vệ hàng đầu trong giải pháp chống sét trực tiếp

    Trong hệ thống chống sét trực tiếp, kim thu sét đóng vai trò là thiết bị đầu tiên tiếp nhận tia sét để chuyển xuống đất an toàn. Vậy cấu tạo kim thu sét gồm những gì? Và nguyên lý hoạt động của kim thu sét ra sao? Cùng Tân Tiến khám phá chi tiết trong bài viết sau.

1. Kim thu sét là gì?

    Kim thu sét là thiết bị được lắp đặt trên nóc các công trình nhằm thu hút và dẫn tia sét xuống hệ thống tiếp địa, từ đó bảo vệ công trình khỏi các thiệt hại do hiện tượng phóng điện từ thiên nhiên gây ra.

   Hiện nay, phổ biến nhất là dòng kim thu sét phát tia tiên đạo (ESE) – công nghệ tiên tiến đang được nhiều quốc gia châu Âu, Mỹ và Việt Nam tin dùng.

2. Cấu tạo kim thu sét

Mỗi kim thu sét hiện đại gồm 3 phần chính:

2.1. Mũi kim (đầu thu sét)

• Là phần nhọn bằng kim loại (thường là thép không gỉ hoặc đồng mạ), có nhiệm vụ thu tia tiên đạo từ đám mây.

• Mũi kim được thiết kế để giảm trở kháng tiếp xúc không khí, tăng khả năng phát tia dẫn.

2.2. Bộ phát tia tiên đạo

• Đây là thành phần công nghệ cốt lõi giúp kim thu sét tạo tia tiên đạo sớm hơn sét tự nhiên.

• Gồm tụ điện, mạch cộng hưởng và hệ thống phóng điện, được bảo vệ trong vỏ kim loại kín.

2.3. Thân kim và khớp nối

• Được làm từ vật liệu dẫn điện tốt, chắc chắn, chịu được điều kiện thời tiết khắc nghiệt.

• Khớp nối dùng để gắn với cột đỡ và hệ thống tiếp địa, đảm bảo liên kết cơ – điện chắc chắn.

3. Nguyên lý hoạt động của: cấu tạo và nguyên lý kim thu sét

   Nguyên lý Kim thu sét hoạt động dựa trên hiện tượng phát tia tiên đạo (ESE – Early Streamer Emission):

- Khi có cơn giông điện hình thành, điện trường trong không khí tăng lên nhanh chóng.
- Bộ phát bên trong kim sẽ tích điện từ từ qua dòng rò tự nhiên của môi trường.
- Khi điện trường đạt đến ngưỡng, hệ thống phát tia sẽ phóng ra tia tiên đạo sớm, chủ động đón tia sét xuống từ đám mây.
- Tia sét sau đó sẽ truyền theo đường dẫn (thân kim → cáp thoát sét → hệ thống tiếp địa) để tiêu tán an toàn.

→ Nhờ công nghệ này, phạm vi bảo vệ của kim thu sét có thể lên tới hàng trăm mét, phụ thuộc vào độ cao và model thiết bị. → Tham khảo bài: Giải pháp chống sét trực tiếp

4. Tại sao nên dùng kim thu sét phát tia tiên đạo?

• Bảo vệ phạm vi rộng: Với chỉ một kim, có thể bảo vệ diện tích từ vài trăm đến hàng ngàn mét vuông
• Hiệu quả cao: Chủ động đón sét thay vì chờ sét tự đánh xuống như kim cổ điển Franklin.
• Đạt tiêu chuẩn quốc tế: Hầu hết các loại kim ESE đều tuân thủ tiêu chuẩn NFC 17-102 của Pháp.

5. Gợi ý một số model kim thu sét chất lượng cao

   Tân Tiến hiện đang cung cấp nhiều dòng kim thu sét hiện đại từ Pháp, Tây Ban Nha, Thổ Nhĩ Kỳ, trong đó nổi bật:

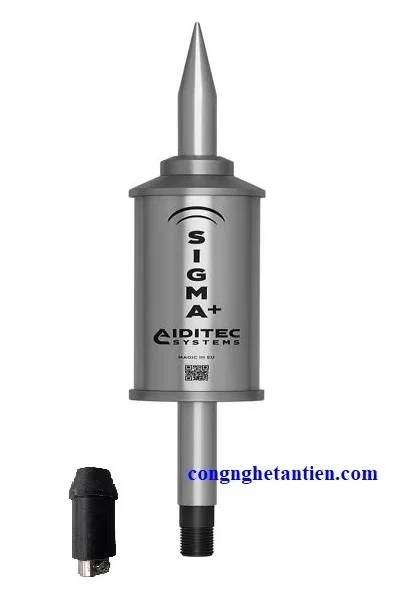

• Kim thu sét Advance+A1, Advance+ A2  hoặc dòng kim Sigma+ S1, Sigma+ S2 và Sigma+ S3– Tây Ban Nha

• Kim thu sét OPR ABB, Pulsar,…– Pháp

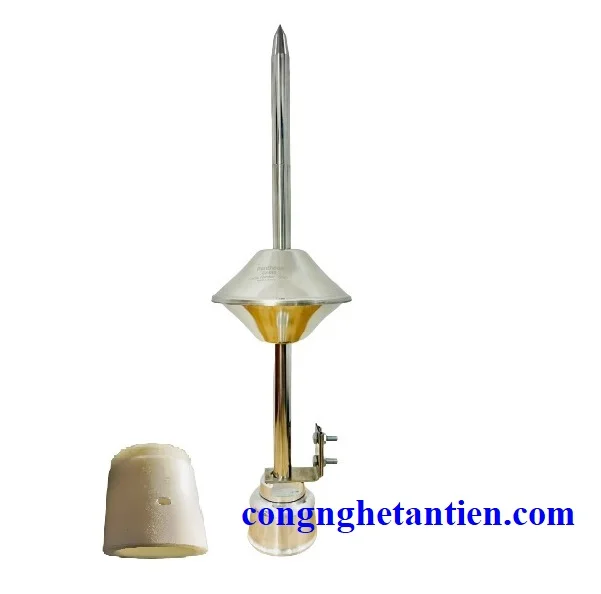

• Kim thu sét LIVA, Pantheon,… – Thổ Nhĩ Kỳ

Tham khảo chi tiết tại chuyên mục:  Kim thu sét hiện đại ESE

6. Lưu ý khi lắp đặt kim thu sét

  ✔ Nên lắp kim ở vị trí cao nhất trên công trình.
  ✔ Đảm bảo kết nối với hệ thống tiếp địa đạt ≤ 10Ω theo tiêu chuẩn an toàn.
  ✔ Sử dụng phụ kiện chính hãng, có kiểm định rõ ràng về khả năng dẫn sét, tránh dùng hàng trôi nổi.

  => Hiểu rõ cấu tạo và nguyên lý kim thu sét hiện đại là điều cần thiết để đảm bảo lắp đặt đúng kỹ thuật, mang lại hiệu quả bảo vệ tối đa cho công trình. Nếu bạn cần tư vấn hoặc triển khai giải pháp chống sét trực tiếp an toàn, đừng ngần ngại liên hệ với Công nghệ Tân Tiến – đơn vị hàng đầu miền Bắc trong lĩnh vực này.

7. Các hình áp dụng Cấu tạo và nguyên lý kim thu sét thực tế

   Hàng nghìn công trình đã được Tân Tiến thực hiện với giải pháp và sử dụng kim thu sét hiện đại được bảo vệ chống sét trực tiếp an toàn. Việc áp dụng kim thu sét ESE được bảo vệ với khu vực rộng lớn (Các đại đô thị, các tòa nhà, khu nghỉ dưỡng, nhà máy khu công nghiệp,…), các địa hình nhiều sét như khu khai thác đá, khu khai thác than, khu khai thác quặng,…). Các công trình đã hoàn thành đưa vào sử dụng cả vài thập kỷ đến nay yếu tố an toàn được phát huy hiệu quả.

→ Tham khảo mục: Dự án chống sét
