Nguyên lý hoạt động của SPD – Thiết bị chống sét lan truyền trong hệ thống điện

Nguyên lý hoạt động của SPD – Thiết bị chống sét lan truyền trong hệ thống điện

SPD là gì?

SPD (Surge Protective Device) hay còn gọi là thiết bị chống sét lan truyền, là một phần quan trọng trong hệ thống bảo vệ điện cho công trình dân dụng, công nghiệp và hạ tầng mạng.

Thiết bị này bảo vệ hệ thống điện – điện tử khỏi các xung điện đột biến do sét đánh lan truyền hoặc nhiễu từ lưới điện, giúp kéo dài tuổi thọ thiết bị và giảm rủi ro cháy nổ.

Nguyên lý hoạt động của SPD

Nguyên lý hoạt động của SPD được dựa trên khả năng dẫn dòng cao đột ngột và chuyển hướng xung sét về đất, ngăn không cho nó truyền tới thiết bị điện nhạy cảm.

Cụ thể, SPD hoạt động theo 3 bước:

1. Bình thường (không có sét):
   • SPD không dẫn điện, trở kháng rất cao, như một thiết bị "đứng yên".
   • Hệ thống điện hoạt động bình thường, không bị ảnh hưởng bởi SPD.
2. Khi có xung sét hoặc quá điện áp tạm thời:
   • Xung sét gây tăng áp đột biến (transient overvoltage) vượt ngưỡng SPD.
   • Lúc này, SPD sẽ dẫn điện, chuyển dòng sét từ dây pha → xuống tiếp địa (L–PE hoặc L–N–PE).
3. Sau khi sét qua đi:
   • SPD tự hồi phục, trở lại trạng thái cách ly.
   • Nếu là loại SPD có khả năng tự phục hồi (MOV, GDT), nó sẽ tiếp tục hoạt động.
   • Một số SPD không tự hồi phục cần được thay thế sau khi chịu xung.

Các linh kiện chính trong SPD

Mỗi loại SPD có thể sử dụng một hoặc nhiều linh kiện phối hợp để đạt hiệu quả bảo vệ mong muốn.

Ví dụ minh họa nguyên lý hoạt động SPD

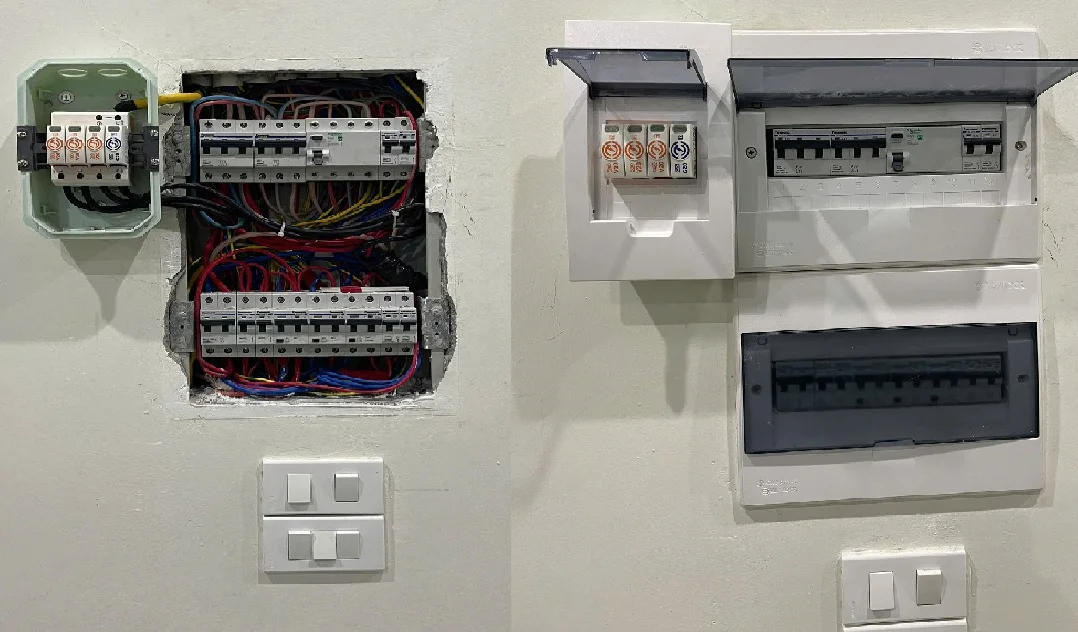

• Khi sét đánh gần hoặc từ lưới điện lan truyền vào tủ điện, điện áp tăng lên tới hàng ngàn volt trong thời gian rất ngắn (µs).
• SPD cảm nhận quá áp này và mở đường dẫn xuống đất, chuyển toàn bộ dòng xung về tiếp địa.
• Nhờ đó, các thiết bị như biến tần, UPS, hệ thống điều khiển, camera, máy tính… được giữ an toàn.

Tại sao nên lắp SPD trong công trình?

• Bảo vệ thiết bị điện tử hiện đại: Các hệ thống ngày nay rất nhạy cảm với xung sét.
• Giảm rủi ro gián đoạn sản xuất – kinh doanh.
• Tăng tuổi thọ thiết bị, giảm chi phí thay thế.
• Đặc biệt cần thiết cho:
  • Nhà máy sản xuất
  • Văn phòng, ngân hàng
  • Trạm BTS, trung tâm dữ liệu
  • Hệ thống điện năng lượng mặt trời

Giải pháp chống sét lan truyền từ Tân Tiến

Công ty TNHH Thương mại và Công nghệ Tân Tiến chuyên cung cấp SPD chính hãng từ các thương hiệu uy tín như LPI (Úc), OBO (Đức), AIDITEC (Tây Ban Nha)… cùng giải pháp kỹ thuật đồng bộ.

Chúng tôi đảm bảo:

• Tư vấn chọn đúng loại SPD theo loại nguồn (1 pha, 3 pha, DC…), vị trí lắp đặt, cấp bảo vệ (Type 1/2/3).
• Lắp đặt đúng nguyên lý, theo chuẩn IEC 61643-1, NFPA 780 hoặc BS EN 62305.
• Kết hợp với giải pháp chống sét lan truyền từ Tân Tiến, hiệu quả và ổn định lâu dài.
