Vì sao cần chống sét toàn diện cho trạm cân điện tử?
Trạm cân điện tử là thiết bị quan trọng giúp nhà máy kiểm soát nguyên vật liệu đầu vào – đầu ra. Trạm thường được lắp đặt ngoài trời, có kết nối nguồn điện, tủ điều khiển, máy tính và cảm biến loadcell.
Tuy nhiên, chính cấu hình này khiến khu vực trạm cân trở nên rất nhạy cảm với sét – cả sét đánh trực tiếp, sét lan truyền qua nguồn và sét cảm ứng qua tín hiệu. Nếu không có hệ thống chống sét đồng bộ, chỉ cần một cú sét cũng có thể gây:
Sai số cân
Mất tín hiệu
Hỏng board mạch
Mất dữ liệu sản xuất
Do đó, giải pháp chống sét cho trạm cân điện tử cần đảm bảo đồng bộ 3 lớp bảo vệ: chống sét trực tiếp – chống sét lan truyền – hệ thống tiếp địa đạt chuẩn.
Giải pháp 3 lớp bảo vệ cho trạm cân điện tử
1. Chống sét trực tiếp – Bảo vệ tổng thể ngoài trời
Trạm cân thường được đặt ở khu vực trống, có mái che đơn giản hoặc không có mái. Đây là khu vực cần được bảo vệ khỏi sét đánh trực tiếp bằng kim thu sét hiện đại (ESE):
Thiết bị phù hợp:
Kim Electron E15 – bán kính 59m – Chuẩn NFC
Kim Pantheon CX040 – bán kính 62m – Chuẩn NFC – Thổ Nhĩ Kỳ
Kim được lắp trên cột inox hoặc kẽm nhúng nóng cao 5–6m, nối bằng dây đồng trần ≥50mm² về hệ thống tiếp địa chuyên dụng cho chống sét trực tiếp (điện trở ≤ 10Ω).
2. Chống sét lan truyền nguồn điện
Nguồn điện cấp cho đầu hiển thị và tủ điều khiển là tuyến rất dễ bị ảnh hưởng bởi sét lan truyền.
Thiết bị khuyến nghị:
Thiết bị SPD OBO – Bettermann (Đức) đạt IEC 61643-11, bảo hành chính hãng 36 tháng từ Tân Tiến.

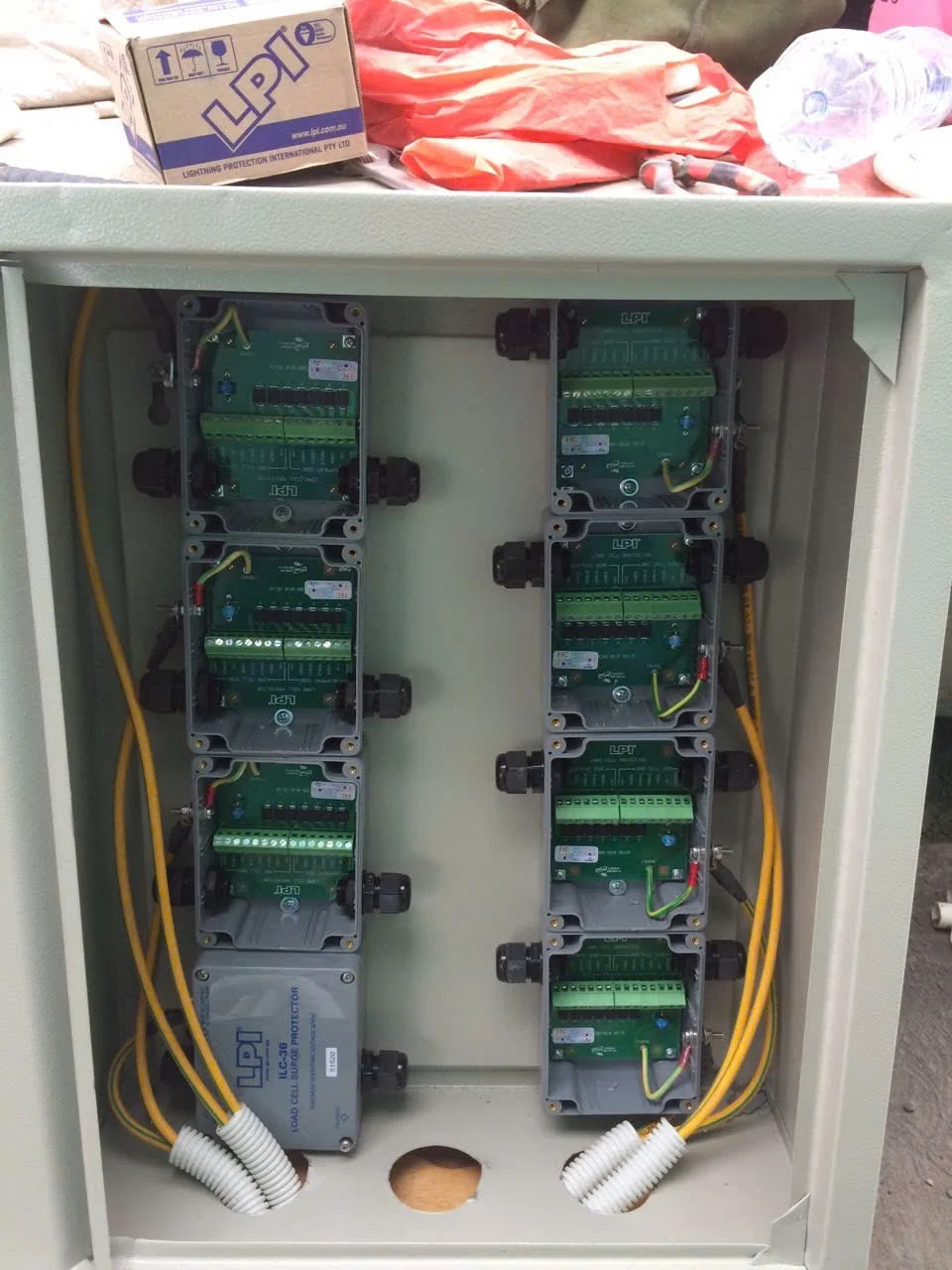

3. Chống sét lan truyền tín hiệu loadcell
Tuyến tín hiệu 24VDC từ cảm biến loadcell cũng cần được bảo vệ riêng bằng thiết bị chống sét tín hiệu:
Cả hai thiết bị đều đạt tiêu chuẩn IEC 61643-21.
4. Hệ thống tiếp địa đồng bộ
Hệ thống tiếp địa là nền tảng bắt buộc để SPD và kim thu sét hoạt động hiệu quả. Toàn bộ hệ thống phải nối về một hệ tiếp địa chung, với thông số kỹ thuật như sau:
| Thành phần | Yêu cầu tiếp địa |
|---|---|
| Kim thu sét (chống sét trực tiếp) | ≤ 10Ω |
| SPD nguồn điện (lan truyền) | ≤ 4Ω |
| SPD tín hiệu (loadcell) | Càng nhỏ càng tốt, khuyến nghị ≤ 1Ω |
Thiết bị hỗ trợ:
Xem chi tiết tại chuyên mục: Giải pháp hệ thống tiếp địa
Tiêu chuẩn kỹ thuật áp dụng
Tân Tiến thiết kế, cung cấp và thi công hệ thống chống sét trạm cân điện tử theo các tiêu chuẩn:
NFC 17-102:2011 – Thiết kế vùng bảo vệ kim ESE
IEC 62305-3 – Bảo vệ chống sét trực tiếp
IEC 61643-11:2011 – SPD nguồn điện hạ áp
IEC 61643-21:2000 – SPD tín hiệu điều khiển, loadcell
TCVN 9385:2012 – Lắp đặt hệ thống chống sét cho công trình
IEC 60364-5-54 – Hệ thống nối đất điện hạ áp
TCVN 4756:1989 – Quy phạm nối đất và chống sét thiết bị điện
Ứng dụng thực tế
Tân Tiến đã triển khai giải pháp chống sét cho nhiều trạm cân tại các nhà máy lớn:
5 trạm cân – Nhà máy Vissai – Hà Nam
Trạm cân – Xi măng Đồng Bành – Lạng Sơn
