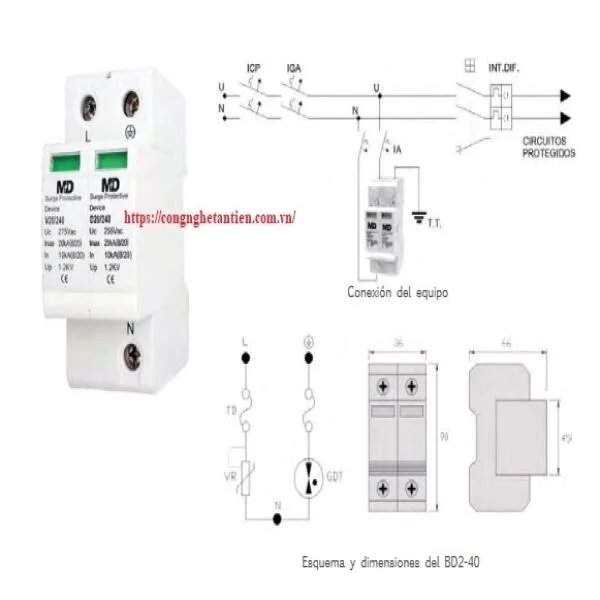

Thiết bị cắt sét BD2-40/240 – Type 2, bảo vệ nguồn 1 pha
Tính năng nổi bật
- Cắt sét tối đa 40kA/pha (8/20µs)
Bảo vệ thiết bị khỏi các xung quá áp do sét đánh gián tiếp hoặc thao tác đóng cắt nguồn. - Cấp bảo vệ Up = 1,5kV (L-N / N-G)
Giữ mức điện áp dư ở ngưỡng an toàn cho thiết bị điện – điện tử đầu cuối. - Tích hợp chỉ thị trạng thái bằng cờ màu
Hỗ trợ kiểm tra nhanh tình trạng thiết bị: xanh – hoạt động, đỏ – lỗi. - Thiết kế module rời (pluggable)
Cho phép tháo lắp dễ dàng, thay thế thuận tiện mà không cần ngắt toàn bộ tủ. - Gắn DIN rail 35mm tiêu chuẩn châu Âu
Vỏ nhựa cách điện an toàn, phù hợp với mọi không gian tủ điện dân dụng hoặc công nghiệp nhỏ.
Ứng dụng thực tế
- Tủ điện chính hoặc phụ của biệt thự, nhà phố, văn phòng
- Thiết bị đầu nguồn như UPS, router, cảm biến, tủ camera
- Trạm điều khiển phụ, showroom, phòng máy tính dân dụng
- Mạng điện TT – TN-S sử dụng nguồn 1 pha 240V
Ưu điểm nổi bật
- Thiết kế nhỏ gọn – lắp DIN rail tiện dụng
- Không dòng rò – hoạt động ổn định
- Cảnh báo lỗi trực quan – dễ kiểm tra, bảo trì
- Hoạt động trong dải nhiệt độ rộng: -40°C đến +80°C
- Đáp ứng chuẩn quốc tế: IEC 61643-1, IEC 61142-11
Thông số kỹ thuật
Thông số kỹ thuật | Giá trị |
|---|---|
Model sản phẩm | |
Loại thiết bị | Thiết bị cắt sét – Type 2 |
Hệ thống điện | 1 pha (L + N + PE) |
Mạng điện hỗ trợ | TT, TN-S |
Điện áp định mức (Un) | 240V |
Quá áp liên tục (Uc) | 275V |
Imax (8/20µs) | 40kA/pha |
Cấp bảo vệ (Up) | 1,5kV |
Thời gian phản hồi | 25ns |
Cảnh báo trạng thái | Cờ màu (xanh – đỏ) |
Kiểu lắp | Module rời, gắn DIN rail 35mm |
Kết nối dây | Cu ≥ 25mm² |
CB khuyến nghị | MCB/Cầu chì Curve D, In ≤ 32A |
Vỏ thiết bị | Nhựa cách điện chống cháy |
Nhiệt độ hoạt động | -40°C đến +80°C |
Cấp bảo vệ | IP20 |
Tiêu chuẩn | IEC 61643-1, IEC 61142-11 |
✅ Giải pháp chống sét lan truyền từ Tân Tiến – Thiết bị SPD hiệu suất cao, nhỏ gọn, bảo vệ tối ưu cho hệ thống điện 1 pha.
