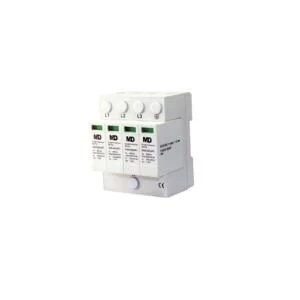

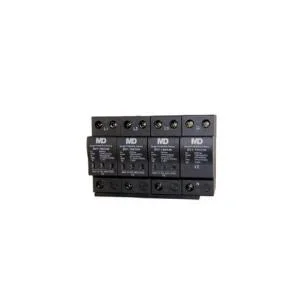

Thiết bị cắt sét BD4-20/240 – Type 2, bảo vệ nguồn 3 pha
Tính năng nổi bật
- Bảo vệ Type 2+3 – theo chuẩn IEC 61643-1 & EN 61643-11
Bảo vệ hệ thống điện 3 pha khỏi xung sét lan truyền và thao tác đóng cắt gây nhiễu điện. - Cắt sét tối đa 20kA/pha (8/20µs) – In danh định 10kA
Phù hợp với các vị trí đầu vào phụ hoặc thiết bị nhạy cảm trong hệ thống điện ba pha. - Cấp bảo vệ Up = 1,2kV (L-N/N-G) – thời gian đáp ứng 25ns
Hạ áp đột ngột xuống mức an toàn cho bo mạch, thiết bị điều khiển và máy văn phòng. - Chỉ thị trạng thái hoạt động bằng cờ màu – dễ kiểm tra
Tích hợp bộ ngắt nhiệt bên trong và tùy chọn kết nối cảnh báo từ xa. - Kiểu thiết kế module cắm rời – gắn DIN rail 35mm
Dễ tháo lắp thay thế khi hết hạn sử dụng hoặc cần bảo trì định kỳ.
Ứng dụng thực tế
- Tủ điện tổng hoặc phụ của hệ thống 3 pha dân dụng – công nghiệp
- Thiết bị điện – điện tử đầu nguồn như UPS, inverter, router công nghiệp
- Hệ thống camera, báo cháy, tòa nhà văn phòng, biệt thự
- Các vị trí có yêu cầu gắn SPD gọn gàng, lắp DIN rail
Ưu điểm nổi bật
- Thiết kế nhỏ gọn – chỉ 4 module DIN
- Tích hợp đầy đủ chỉ thị lỗi và tùy chọn cảnh báo từ xa
- Lắp đặt nhanh – thay thế đơn giản
- Phản hồi nhanh, không tạo dòng rò
- Vận hành tốt từ -40°C đến +80°C
Thông số kỹ thuật
Thông số kỹ thuật | Giá trị |
|---|---|
Model sản phẩm | |
Loại thiết bị | Thiết bị cắt sét – Type 2+3 |
Hệ thống điện | 3 pha 4P (3L + N + PE) |
Mạng điện hỗ trợ | TT, TN-S, IT |
Điện áp định mức (Un) | 230V/pha |
Quá áp liên tục (Uc) | 275VAC |
Imax (8/20µs) | 20kA/pha |
In danh định | 10kA/pha |
Điện áp dư (Up) | 1,2kV (L-N / N-G) |
Phản hồi | 25ns |
Cảnh báo lỗi | Cờ màu (xanh – đỏ), tùy chọn báo từ xa |
Gắn tủ | DIN rail 35mm – 4 module |
Vật liệu vỏ | Nhựa cách điện |
Kết nối dây | Tối thiểu Cu 25mm² |
CB khuyến nghị | MCB hoặc cầu chì Curve D ≤ 32A |
Kích thước | 98 × 72 × 66 mm |
Nhiệt độ hoạt động | -40°C đến +80°C |
Cấp bảo vệ | IP20 |
Tiêu chuẩn | IEC 61643-1, EN 61643-11 |
✅ Giải pháp chống sét lan truyền từ Tân Tiến – Thiết bị DIN rail hiệu quả, nhỏ gọn, dễ lắp và bảo vệ an toàn cho hệ thống điện 3 pha
