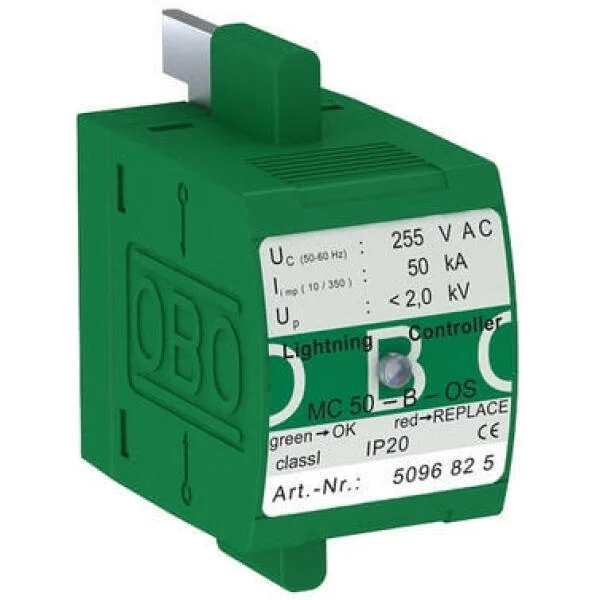

Thiết bị cắt sét MCD 50-B-OS – Type 1 – 50kA, nguồn 1 pha
1. Giới thiệu sản phẩm
MCD 50-B-OS là thiết bị cắt sét sơ cấp Type 1 thuộc dòng thiết bị SPD của OBO Bettermann – CHLB Đức, thiết kế để bảo vệ nguồn điện 1 pha khỏi các xung sét mạnh, đặc biệt tại các công trình có trang bị chống sét trực tiếp.
Thiết bị không có module khe hở N-PE, phù hợp với hệ thống điện đơn giản, không cần bảo vệ trung tính, hoặc đấu nối độc lập cho từng nhánh nguồn riêng biệt.
2. Đặc điểm nổi bật
Cấu hình 1 pha, không có khe hở bảo vệ N-PE.
Dòng xung sét cực đại: 50kA (10/350 µs) và 50kA (8/20 µs).
Phản ứng siêu nhanh < 100ns, cấp bảo vệ điện áp ≤ 1.3kV.
Kết cấu module plug-in gọn gàng, thay thế dễ dàng.
Tuân thủ tiêu chuẩn IEC 61643-11 – Type 1.
3. Ứng dụng
Model này lý tưởng dùng cho:
Công trình dân dụng như biệt thự, nhà phố dùng điện 1 pha.
Bảo vệ độc lập cho các thiết bị điện riêng như: máy bơm, camera, tủ điều khiển phụ.
Hệ thống có chống sét trực tiếp, cần cắt sét lan truyền ngay tại đầu nguồn.
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | MCD 50-B-OS |
| Cấu hình bảo vệ | 1 pha (không có N-PE) |
| Loại thiết bị | Type 1 – Class I |
| Điện áp liên tục tối đa (Uc) | 255V |
| Dòng xung sét (10/350 µs) | 50kA |
| Dòng cắt định mức (8/20 µs) | 50kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1.3kV |
| Thời gian đáp ứng (tA) | < 100 ns |
| Cầu chì dự phòng tối đa | 500 A |
| Chuẩn lắp đặt | Ray DIN 35mm, module plug-in |
| Cấp bảo vệ IP | IP20 |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 |
5. Liên kết nội bộ hữu ích
6. Dịch vụ lắp đặt hệ thống chống sét từ Tân Tiến
Tân Tiến hỗ trợ đầy đủ giải pháp cho thiết bị SPD đơn pha:
Tư vấn chọn model phù hợp thực tế sử dụng
Lắp đặt gọn gàng, đúng kỹ thuật, đo điện trở đất ≤ 4Ω
Bàn giao đầy đủ CO – CQ – sơ đồ đấu nối
✅ Giải pháp SPD trọn gói từ Tân Tiến
Tân Tiến cung cấp trọn gói thiết bị chống sét lan truyền OBO cho công trình dân dụng & hệ thống nhỏ:
Tư vấn – lắp đặt SPD nguồn 1 pha
Kèm đo điện trở – kiểm định kỹ thuật
Phù hợp tiêu chuẩn IEC cho an toàn toàn diện
