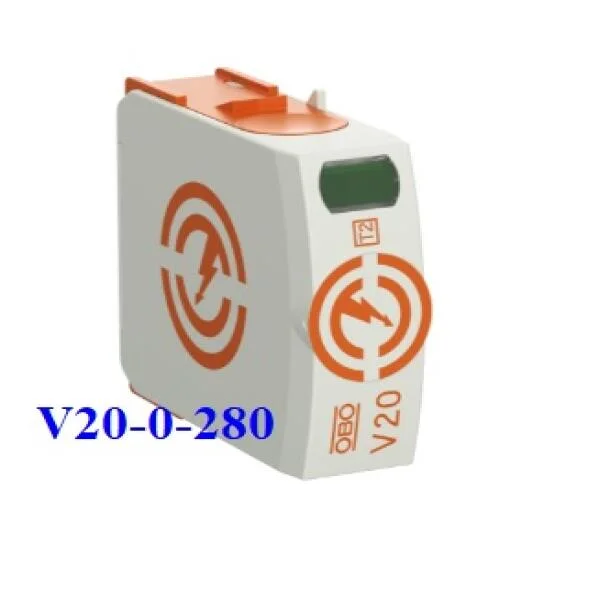

Thiết bị cắt sét V20-0-280 – Type 2 – 40kA, bảo vệ đơn cực
1. Giới thiệu sản phẩm
V20-0-280 là thiết bị chống sét lan truyền Type 2 do OBO Bettermann (Đức) sản xuất, thiết kế chuyên dụng để cắt xung sét lan truyền theo dạng sóng 8/20 µs trên đường nguồn đơn cực (L hoặc N). Thiết bị này thường được lắp trong tủ điện phụ, tủ DB hoặc thiết bị riêng biệt, giúp bảo vệ các tải nhánh khỏi xung sét từ hệ thống điện.
2. Đặc điểm nổi bật
Cấu hình bảo vệ đơn cực (1P) – dùng riêng cho từng dây nguồn.
Dòng cắt lan truyền (Imax): 40kA (8/20 µs) mỗi cực.
Điện áp hoạt động: 280V, phù hợp với nguồn điện phổ thông.
Thiết kế module plug-in, lắp DIN tiêu chuẩn, dễ thay thế – bảo trì.
Tuân thủ tiêu chuẩn IEC 61643-11 – Class II.
3. Ứng dụng
Thiết bị lý tưởng sử dụng cho:
Tủ điện DB, tủ phụ hoặc mạch điều khiển riêng
Hệ thống ổ cắm chuyên dụng, máy tính, thiết bị điều khiển
Các công trình không sử dụng chống sét trực tiếp, chỉ cần bảo vệ lan truyền
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | V20-0-280 |
| Loại thiết bị | Type 2 – Class II |
| Cấu hình bảo vệ | Đơn cực (L hoặc N) |
| Điện áp liên tục tối đa (Uc) | 280V |
| Dòng cắt tối đa (Imax) | 40kA (8/20 µs) |
| Cấp bảo vệ điện áp (Up) | ≤ 1.5kV (tham khảo theo dải sản phẩm) |
| Thời gian đáp ứng | < 25 ns |
| Chuẩn lắp đặt | Ray DIN 35mm, module plug-in |
| Cấp bảo vệ IP | IP20 |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 |
5. Liên kết nội bộ hữu ích
6. Dịch vụ lắp đặt hệ thống SPD từ Tân Tiến
Tân Tiến cung cấp giải pháp SPD Type 2 cho tủ phụ – DB:
Tư vấn và đấu nối đúng sơ đồ 1P riêng biệt
Thi công gọn gàng, đo điện trở, kiểm tra an toàn tải đầu cuối
Bàn giao CO – CQ – bản vẽ sơ đồ kỹ thuật chi tiết
✅ Giải pháp SPD trọn gói từ Tân Tiến
Thiết bị chống sét lan truyền OBO cấu hình đơn cực, lắp cho mạch điều khiển – DB
Bảo vệ an toàn cho thiết bị nhánh, thiết bị độc lập – không cần chống sét kim
Đáp ứng tiêu chuẩn IEC, dễ bảo trì, hiệu quả lâu dài
