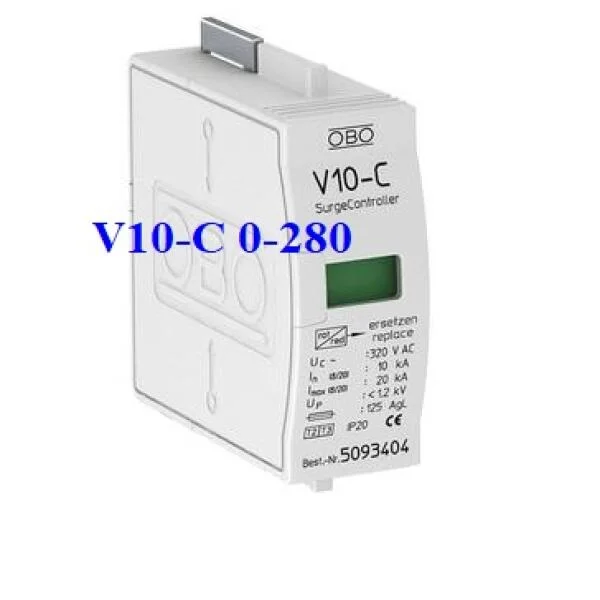

Thiết bị cắt sét V10-C 0-280 – Type 2+3 – 20kA
1. Giới thiệu sản phẩm
V10-C 0-280 là thiết bị chống sét lan truyền kết hợp Type 2+3, thuộc dòng V10-C của OBO Bettermann – CHLB Đức. Thiết bị này có cấu hình đơn cực, chuyên dùng để bảo vệ từng dây nguồn riêng biệt trong hệ thống điện 280V, thường sử dụng trong tủ nhánh, hộp kỹ thuật, thiết bị đầu cuối hoặc hệ thống điện nhẹ.
2. Đặc điểm nổi bật
Cấu hình 1P (đơn cực) – bảo vệ từng dây riêng (L hoặc N).
Dòng cắt lan truyền (Imax): 20kA (8/20 µs)
Điện áp hoạt động: 280V – phù hợp hệ thống điện dân dụng.
Cấp bảo vệ điện áp (Up): ≤ 1.5kV, thời gian đáp ứng < 25ns.
Thiết kế module nhỏ gọn – lắp DIN 35mm – thay thế dễ dàng.
Kết hợp bảo vệ Type 2 (chống sét lan truyền) và Type 3 (bảo vệ thiết bị đầu cuối).
Tuân thủ IEC 61643-11
3. Ứng dụng
Thiết bị lý tưởng cho:
Tủ DB, tủ phụ, mạch điều khiển, hệ thống camera, đèn chiếu sáng
Bảo vệ thiết bị tiêu thụ nhỏ – hệ thống không có chống sét kim
Công trình cần chống sét lan truyền cho từng dây cấp nguồn riêng biệt
4. Thông số kỹ thuật
Thông số | Giá trị |
---|---|
Model | V10-C 0-280 |
Loại thiết bị | Type 2+3 – Class II+III |
Cấu hình bảo vệ | Đơn cực (L hoặc N) |
Điện áp liên tục tối đa (Uc) | 280V |
Dòng cắt tối đa (Imax) | 20kA (8/20 µs) |
Cấp bảo vệ điện áp (Up) | ≤ 1.5kV |
Thời gian đáp ứng | < 25 ns |
Chuẩn lắp đặt | Ray DIN 35mm, module plug-in |
Cấp bảo vệ IP | IP20 |
Tiêu chuẩn kỹ thuật | IEC 61643-11 |
5. Liên kết nội bộ hữu ích
6. Dịch vụ lắp đặt SPD mini từ Tân Tiến
Tân Tiến thi công SPD đơn cực cho hệ thống dây riêng:
Bảo vệ thiết bị đầu cuối – tủ phụ – mạch cấp riêng biệt
Thi công nhanh – bàn giao CO – CQ – sơ đồ kỹ thuật gọn nhẹ
Bảo trì định kỳ – kiểm tra hiệu quả hoạt động SPD
✅ Giải pháp SPD trọn gói từ Tân Tiến
Thiết bị chống sét lan truyền đơn cực OBO – dùng cho mạch điện kỹ thuật nhỏ
Bảo vệ đường dây riêng – thiết bị đầu cuối – hệ dân dụng 280V
Nhỏ gọn – dễ lắp – hiệu quả lâu dài
