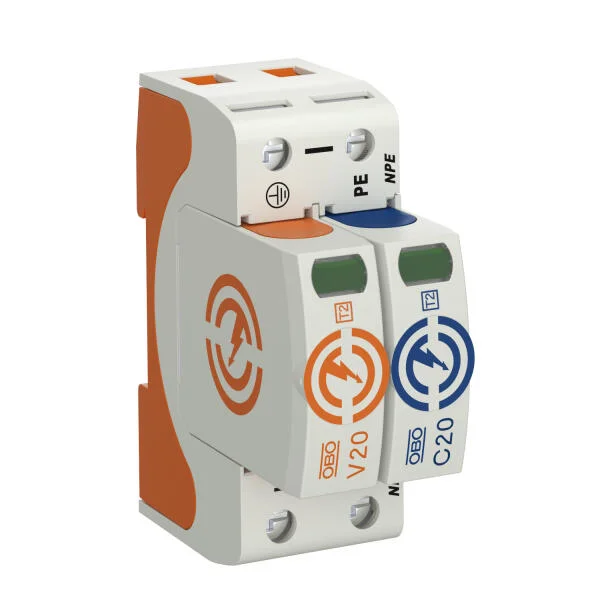

Thiết bị cắt sét V20-1+NPE-385 – Type 2 – 40kA, nguồn 1 pha + NPE, 385V
1. Giới thiệu sản phẩm
V20-1+NPE-385 là thiết bị chống sét lan truyền Type 2 thuộc dòng V20 Series của OBO Bettermann – CHLB Đức, thiết kế để bảo vệ hệ thống điện 1 pha + trung tính, hoạt động ở mức điện áp 385V – cao hơn điện dân dụng thông thường.
Sản phẩm lý tưởng lắp đặt tại tủ điện chính hoặc nhánh nguồn riêng biệt cho các công trình kỹ thuật, hệ thống thiết bị điện áp cao, điều khiển máy móc 1 pha hoặc nhánh phụ trong nhà máy – công nghiệp nhẹ.
2. Đặc điểm nổi bật
Cấu hình 1 pha + trung tính (L-N & N-PE).
Điện áp hoạt động: 385V, thích hợp hệ thống tải cao.
Dòng cắt lan truyền (Imax):
40kA (L-N)
40kA (N-PE)
Cấp bảo vệ điện áp (Up): ≤ 1.5kV, thời gian đáp ứng < 25ns.
Thiết kế module plug-in, gắn thanh DIN 35mm dễ dàng bảo trì.
Đáp ứng tiêu chuẩn IEC 61643-11
3. Ứng dụng
Phù hợp cho:
Tủ nguồn 1 pha – 385V, có dây trung tính rõ ràng
Thiết bị kỹ thuật điện nhẹ, điều khiển, bơm nước, hệ thống camera
Các công trình không sử dụng kim thu sét, chỉ cần chống sét lan truyền
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | V20-1+NPE-385 |
| Loại thiết bị | Type 2 – Class II |
| Cấu hình bảo vệ | 1 pha + NPE |
| Điện áp liên tục tối đa (Uc) | 385V |
| Dòng cắt tối đa (Imax) | 40kA (L-N), 40kA (N-PE) |
| Cấp bảo vệ điện áp (Up) | ≤ 1.5kV |
| Thời gian đáp ứng | < 25 ns |
| Chuẩn lắp đặt | Ray DIN 35mm, module plug-in |
| Cấp bảo vệ IP | IP20 |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 |
5. Liên kết nội bộ hữu ích
6. Dịch vụ lắp đặt hệ thống SPD từ Tân Tiến
Tân Tiến chuyên triển khai SPD Type 2 cho nguồn 1 pha 385V:
Lắp đặt bảo vệ đồng thời L-N và N-PE cho điện áp cao
Đo điện trở tiếp địa, bàn giao CO – CQ – sơ đồ đấu nối đầy đủ
Bảo hành kỹ thuật tận nơi – hỗ trợ xử lý xung nhiễu lan truyền
✅ Giải pháp SPD trọn gói từ Tân Tiến
Giải pháp thiết bị chống sét lan truyền cho hệ thống điện 1 pha – điện áp cao
Phù hợp trạm kỹ thuật, nhà máy, tủ riêng điều khiển – 385V
Giải pháp kỹ thuật – hiệu quả – an toàn theo tiêu chuẩn IEC
