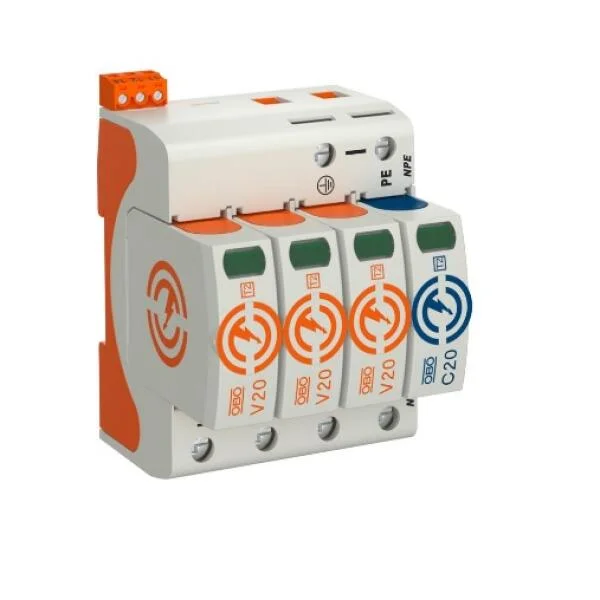

Thiết bị cắt sét V20-3+NPE+FS-280 – Type 2 – 20kA, nguồn 3 pha
1. Giới thiệu sản phẩm
Tân Tiến là nhà phân phối chính thức các thiết bị chống sét OBO tại thị trường Việt Nam. Model V20-3+NPE+FS-280 là thiết bị chống sét lan truyền Type 2, cấu hình bảo vệ 3 pha + NPE, tích hợp tiếp điểm cảnh báo từ xa (FS) và công nghệ varistor hiệu suất cao – tối ưu cho hệ thống điện tổng tại các công trình thương mại – dân dụng.
Thiết bị thuộc dòng V20 của OBO, chuyên dụng bảo vệ lan truyền trong vùng LPZ 1–2 hoặc LPZ 2–3.
2. Đặc điểm nổi bật
- Dòng cắt lan truyền (8/20 µs): 20kA mỗi pha (L-N), N-PE: 60kA
- Dòng tối đa (Imax): 40kA mỗi pha (L-N), N-PE: 60kA
- Cấp bảo vệ điện áp: ≤1.3kV (L-N), 1.5kV (N-PE)
- Tốc độ đáp ứng: <25ns (L-N), <100ns (N-PE)
- Có hiển thị trạng thái và tiếp điểm cảnh báo từ xa (FS)
- Thiết kế module plug-in, thay thế dễ dàng, không rò điện
- Lắp DIN rail 35mm, vỏ nhựa chống cháy UL94 V-0
- Tuân thủ IEC 61643-11 , EN 61643-11 , UL 1449
3. Ứng dụng thực tế
- Tủ điện chính nhà máy, trung tâm dữ liệu, văn phòng có hệ thống 3 pha
- Các công trình cần kết nối trạng thái SPD tới tủ báo lỗi trung tâm (FS)
- Bảo vệ lan truyền cấp 2 cho vùng LPZ 1–2 hoặc LPZ 2–3
- Hệ thống điện có chống sét trực tiếp đi kèm SPD bắt buộc
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5095333 |
| Loại thiết bị | Type 2 – Class II |
| Cấu hình | 3 pha + NPE |
| Uc (L-N / N-PE) | 280V AC / 255V AC |
| In (8/20µs) | 20kA/pole (L-N), 40kA (N-PE) |
| Imax (8/20µs) | 40kA/pole (L-N), 60kA (N-PE) |
| Cấp bảo vệ điện áp (Up) | ≤1.3kV (L-N), 1.5kV (N-PE) |
| Thời gian đáp ứng | <25ns (L-N), <100ns (N-PE) |
| Hiển thị trạng thái | Có + tiếp điểm cảnh báo từ xa (FS) |
| Lắp đặt | Ray DIN 35mm |
| Tiêu chuẩn | IEC 61643-11 , EN 61643-11 , UL 1449 |
5. Dịch vụ từ Tân Tiến
Tân Tiến cung cấp trọn gói thiết bị SPD OBO , lắp đặt thiết bị SPD chuẩn kỹ thuật:
- Tư vấn sơ đồ đấu nối – báo lỗi từ xa phù hợp FS
- Lắp đặt, kiểm tra điện trở tiếp địa ≤ 4Ω
- Cung cấp đầy đủ CO, CQ, bản vẽ, nghiệm thu đúng tiêu chuẩn
