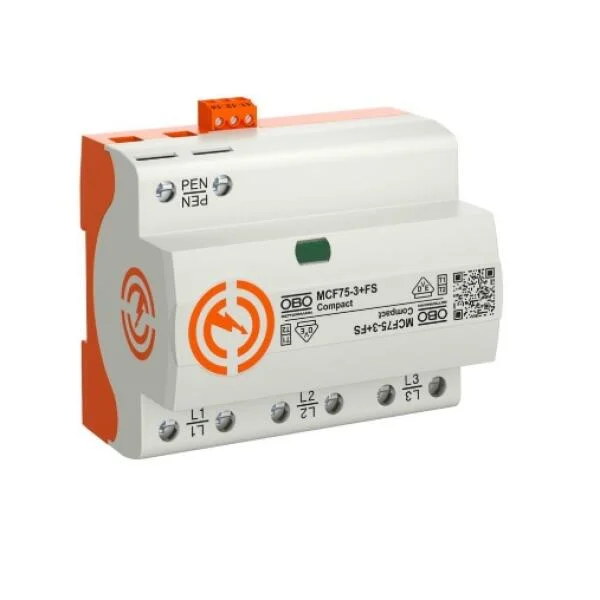

Thiết bị cắt sét MCF75-3+FS – Type 1+2 – 75kA, nguồn 3 pha
1. Giới thiệu sản phẩm
Tân Tiến là đơn vị nhập khẩu và phân phối chính thức các thiết bị chống sét OBO tại thị trường Việt Nam. Model MCF75-3+FS thuộc dòng LightningController Compact, là thiết bị chống sét lan truyền kết hợp Type 1+2, sử dụng công nghệ khe hở phóng điện không tự dập (non-extinguishing spark gap), được thiết kế chuyên biệt cho hệ thống điện 3 pha.
Thiết bị phù hợp để lắp tại vùng LPZ 0-2, đảm bảo khả năng dập dòng sét trực tiếp (10/350 µs) và xung lan truyền (8/20 µs), kèm hiển thị trạng thái hoạt động và tiếp điểm cảnh báo từ xa (FS).
2. Đặc điểm nổi bật
- Dòng xung sét 75kA (10/350µs), bảo vệ mạnh cho hệ thống nguồn tổng
- Cấp bảo vệ điện áp: ≤1.5kV, tốc độ đáp ứng <100ns
- Cấu hình 3 pha (3P), thiết kế compact, tiết kiệm không gian tủ điện
- Màn hiển thị trạng thái + tiếp điểm cảnh báo từ xa (remote signalling)
- Công nghệ spark gap khép kín – không tiêu hao công suất, không rò điện
- Lắp DIN rail, vỏ nhựa chịu nhiệt UL94-V0, chống cháy
- Phù hợp lắp đặt tại hệ thống TT, TN-S, TN-C theo tiêu chuẩn quốc tế
- Tuân thủ tiêu chuẩn IEC 61643-11 , EN 61643-11 , UL 1449
3. Ứng dụng thực tế
Thiết bị chống sét MCF75-3+FS được lắp tại:
- Tủ điện tổng cho các nhà máy, trung tâm dữ liệu, bệnh viện, khu công nghiệp
- Công trình có tích hợp kim thu sét – yêu cầu chống sét lan truyền sơ cấp mạnh
- Các vị trí LPZ 0-2 theo tiêu chuẩn IEC 62305
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5096981 |
| Loại thiết bị | Type 1+2 – Class I+II |
| Cấu hình | 3 pha (3P) |
| Điện áp liên tục tối đa (Uc) | 255V AC |
| Dòng xung sét (10/350 µs) | 75kA (tổng), 25kA/pole |
| Dòng danh định (8/20 µs) | 50kA |
| Cấp bảo vệ điện áp (Up) | ≤1.5kV |
| Thời gian đáp ứng | <100ns |
| Cầu chì dự phòng tối đa | 315A gL/gG |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Kích thước | 90 x 107 x 70 mm |
| Kiểu lắp đặt | Ray DIN 35mm |
| Cấp bảo vệ IP | IP20 |
| Hiển thị trạng thái | Có + remote signalling (FS) |
5. Dịch vụ từ Tân Tiến
Tân Tiến cung cấp trọn gói thiết bị SPD OBO , lắp đặt thiết bị SPD theo yêu cầu thực tế:

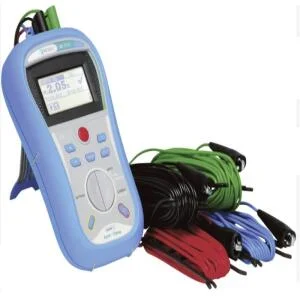

- Bàn giao CO, CQ, bản vẽ, kiểm tra hệ thống tiếp địa đạt chuẩn
- Tư vấn chọn model phù hợp sơ đồ nguồn, loại tải
- Hỗ trợ triển khai kỹ thuật tại hiện trường, thay module nhanh khi có cảnh báo
