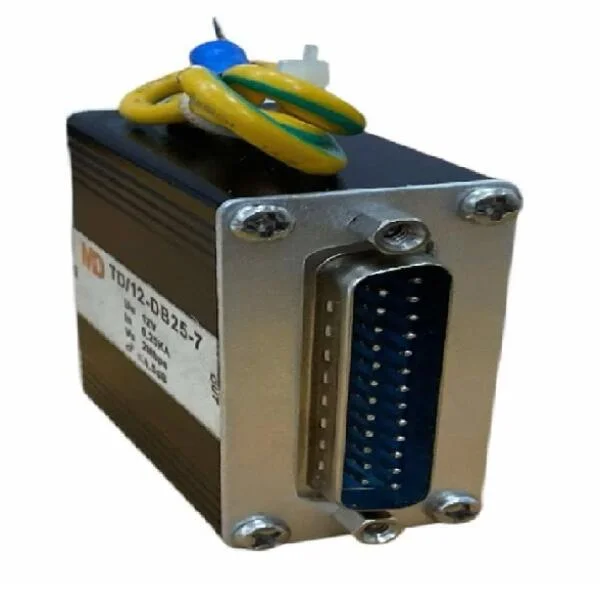

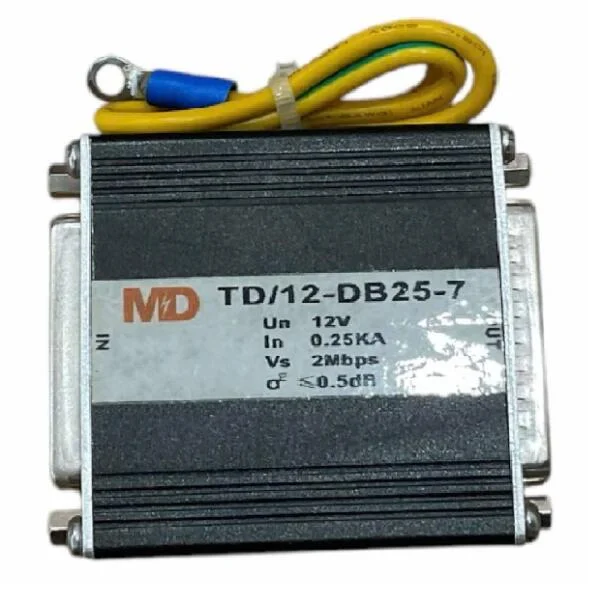

Thiết bị chống sét tín hiệu TD/12-DB25-7 – Bảo vệ 7 dây cổng DB25
Chống sét cho giao tiếp RS232/RS422 – Lọc nhiễu EMI/RFI – Dòng xả đến 10kA – Sản xuất tại Tây Ban Nha
TD/12-DB25-7 là thiết bị chống sét tín hiệu được thiết kế chuyên biệt để bảo vệ 7 dây tín hiệu nối tiếp qua cổng DB25, thường gặp trong các kết nối RS232, RS422 giữa thiết bị điều khiển, PLC, máy chủ hoặc thiết bị ngoại vi công nghiệp.
Sản phẩm do hãng MD – Aidiec / Spain sản xuất, đạt chuẩn IEC 61643-21, sử dụng vỏ nhôm chắc chắn, cho phép lắp DIN rail dễ dàng, phù hợp với các hệ thống điện công nghiệp, trung tâm điều khiển và hệ thống truyền thông tốc độ cao.
Thông số kỹ thuật chính
Model: TD/12-DB25-7
Hãng sản xuất: MD – Aidiec / Spain
Loại thiết bị: Thiết bị chống sét tín hiệu
Cổng kết nối: DB9 socket connector / DB9 male plug
Số dây bảo vệ: 7 wires (pin 1,2,3,4,6,7,8 + SG:7)
Tốc độ truyền dữ liệu: 2 Mbps
Điện áp làm việc liên tục (Uc): 12 VDC
Dòng danh định (In, 8/20µs): 250A (L-SG) / 5kA (SG-T)
Dòng xả cực đại (Imax, 8/20µs): 500A (L-SG) / 10kA (SG-T)
Mức bảo vệ (Up):
L-L: ≤250 V
L-T: ≤500 V
G-T: ≤600 V
L-L (1kV/µs): ≤700 V
Cấp bảo vệ: 1 cấp
Vỏ thiết bị: Hợp kim nhôm
Lắp đặt: Trên thanh DIN rail 35mm
Chỉ số bảo vệ vỏ: IP20
Nhiệt độ làm việc: -40°C đến +80°C
Kích thước: 50 × 56 × 25 mm
Trọng lượng: 0.96 kg
Ưu điểm nổi bật
Bảo vệ mạnh mẽ tín hiệu nối tiếp DB25 – chống sét lan truyền và xung áp
Lọc nhiễu EMI/RFI hiệu quả – giúp tín hiệu ổn định và sạch
Vỏ nhôm cao cấp – chống nhiễu, tản nhiệt tốt, chịu lực
Dễ dàng lắp DIN rail – không cần hàn hay thay đổi dây tín hiệu
Đạt chuẩn IEC 61643-21 – độ tin cậy cao, phù hợp công nghiệp tự động hóa
Ứng dụng thực tế
Hệ thống truyền thông RS232/RS422 sử dụng cổng DB25
Kết nối máy chủ – thiết bị ngoại vi – tủ điện công nghiệp
Trạm điều khiển trung tâm, hệ thống BMS, SCADA, tòa nhà thông minh
PLC, thiết bị đo, module điều khiển liên lạc qua DB25
Khu vực có nguy cơ nhiễu điện, sét lan truyền hoặc tín hiệu dài trên cáp treo nổi
