Thiết bị cắt sét V50-1+NPE+FS-280 – Type 1+2 – 12.5kA, nguồn 1 pha

Thiết bị cắt sét V50-1+NPE+FS-280 – Type 1+2 – 12.5kA, nguồn 1 pha

1. Giới thiệu sản phẩm

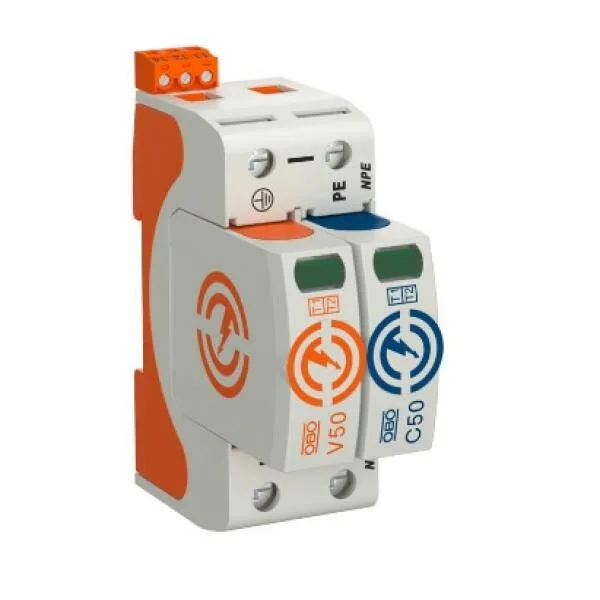

V50-1+NPE+FS-280 là thiết bị cắt sét Type 1+2 do OBO Bettermann (Đức) sản xuất, thiết kế bảo vệ nguồn điện 1 pha (L+N/PE) chống xung sét trực tiếp và lan truyền. Phiên bản +FS có tích hợp tiếp điểm cảnh báo từ xa (remote signalling contact) giúp giám sát trạng thái SPD trong hệ thống điều khiển trung tâm.

Thiết bị thuộc dòng CombiController V50, đạt chuẩn IEC 61643-11, UL 1449, thích hợp cho tủ tổng công trình LPZ 0–1.

2. Đặc điểm nổi bật

• Kết hợp Type 1+2, bảo vệ đồng thời sét đánh trực tiếp và lan truyền

• Dòng xung sét (10/350µs): 12.5kA/pole, tổng 50kA

• Dòng cắt lan truyền (8/20µs): Imax = 50kA, In = 30kA

• Cấp bảo vệ điện áp (Up): L-N ≤ 1.3kV, N-PE ≤ 1.3kV

• Dư điện áp @12.5kA: L-N = 1.0kV / @1kA: 0.7kV

• Điện áp làm việc liên tục: 280V (L-N), 255V (N-PE)

• Thời gian đáp ứng: <25ns (L-N), 100ns (N-PE)

• Có cảnh báo từ xa FS: tiếp điểm dạng chuyển mạch (potential-free contact)

• Hiển thị trạng thái trực quan (visual)

• Lắp DIN rail 35mm, kích thước 2 module (2x17.5mm)

• Vật liệu UL94 V-0 chống cháy lan, bảo vệ IP20

• Cầu chì dự phòng: 160A gL/gG, khả năng chịu ngắn mạch 50kA

3. Ứng dụng thực tế

• Lắp tại tủ điện tổng cho công trình có LPZ 0–1 hoặc 1–2

• Dành cho nhà ở, biệt thự, văn phòng, xưởng sản xuất quy mô vừa

• Đặc biệt hiệu quả khi kết hợp chống sét trực tiếp và hệ thống tiếp địa tiêu chuẩn ≤4Ω

• Có thể kết nối tín hiệu trạng thái SPD về hệ thống điều khiển (BMS, PLC…)

4. Thông số kỹ thuật

5. Dịch vụ từ Tân Tiến

Tân Tiến cung cấp:

• Thiết bị cắt sét OBO chính hãng

• Thi công lắp đặt SPD chuẩn IEC cho tủ tổng, biệt thự, văn phòng

• Tư vấn giải pháp phối hợp SPD + kiểm soát từ xa qua tiếp điểm FS
