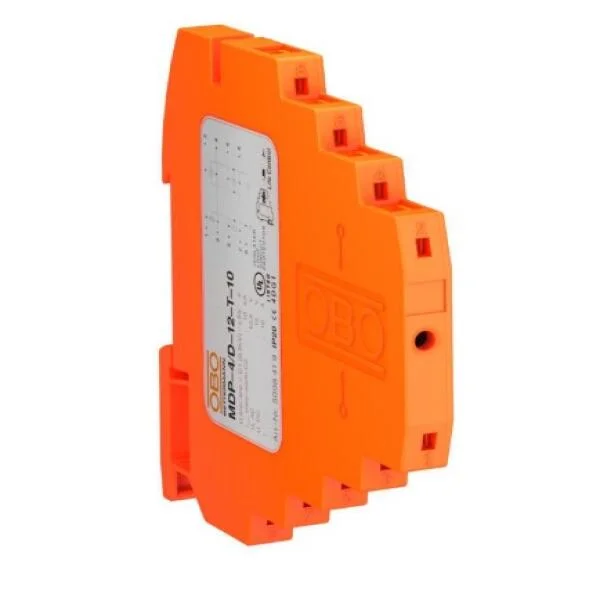

Thiết bị chống sét tín hiệu MDP-4 D-12-T-10 – Type 1+2+3 – 12V DC, 4 cực, tải dòng 10A

Thiết bị chống sét tín hiệu MDP-4 D-12-T-10 – Type 1+2+3 – 12V DC, 4 cực, tải dòng 10A

1. Giới thiệu sản phẩm

Tân Tiến là nhà phân phối chính thức thiết bị chống sét OBO tại Việt Nam. Model MDP-4 D-12-T-10 là thiết bị chống sét tín hiệu Type 1+2+3 (D1+C2+C1), bảo vệ tín hiệu 12V DC, thiết kế 4 cực chịu dòng tải lớn đến 10A, phù hợp cho hệ thống đo lường, điều khiển, tín hiệu vi sai hoặc đa dây trong công nghiệp.

Thiết bị có chức năng hiển thị kiểm tra Life Control, lắp ray DIN, kết nối không vít, hoạt động hiệu quả từ LPZ 0–3.

2. Đặc điểm nổi bật

• Bảo vệ tín hiệu 12V DC, tải dòng cao 10A, cấu hình 4 cực
• Kết hợp bảo vệ sơ cấp – lan truyền – tinh: Type 1+2+3 (D1+C2+C1)
• Có chức năng kiểm tra Life Control – đọc trực tiếp trạng thái bảo vệ
• Tổn hao tín hiệu thấp: ≤3 dB, tần số hoạt động đến 100 MHz
• Dòng xung chịu đựng: • C1: 0.5kV / 0.25kA (8/20 µs)
  • C2: 5kV / 2.5kA (8/20 µs)
  • Tổng dòng: 10kA (8/20 µs)
• Cấp bảo vệ điện áp: <55V (dây–dây), <800V (dây–đất)
• Cách điện >100 MΩ, dung kháng <40 pF
• Vỏ IP20, kết nối không vít, lắp DIN rail tiêu chuẩn
• Hoạt động trong dải nhiệt -40°C đến +80°C
• Tuân thủ IEC 61643-21 , UL listed

3. Ứng dụng thực tế

• Bảo vệ tín hiệu 12V DC trong hệ thống công nghiệp, truyền tín hiệu điều khiển
• Tủ SCADA, hệ thống điều khiển nhiều dây hoặc tín hiệu vi sai
• LPZ 0–1 hoặc 1–2: vị trí đầu vào/ra tín hiệu, đầu dây thiết bị
• Kết hợp SPD nguồn và tín hiệu cho bảo vệ đồng bộ toàn hệ thống

4. Thông số kỹ thuật

5. Dịch vụ từ Tân Tiến

Tân Tiến cung cấp:

• Thiết bị chống sét tín hiệu OBO
• Thi công lắp đặt SPD chuyên nghiệp cho công trình điện nhẹ – tự động hóa
• Tư vấn sơ đồ LPZ, giải pháp bảo vệ đồng bộ nguồn + tín hiệu công suất cao
