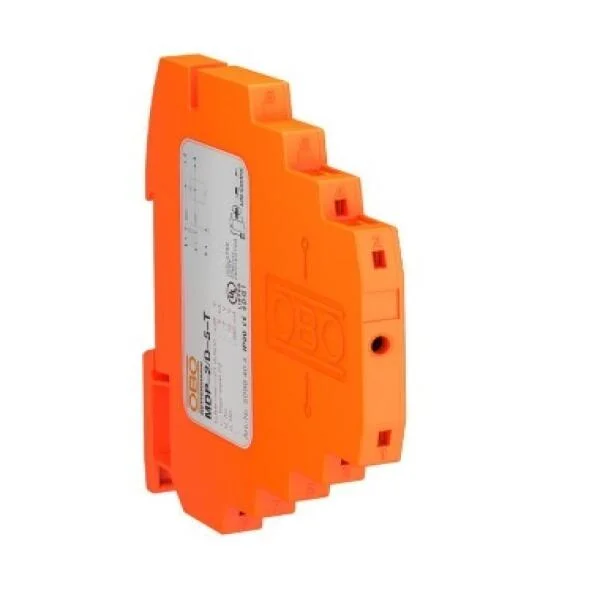

Thiết bị chống sét tín hiệu MDP-4 D-5-T – Type 1+2+3 – 5V DC, 4 cực

Thiết bị chống sét tín hiệu MDP-4 D-5-T – Type 1+2+3 – 5V DC, 4 cực

1. Giới thiệu sản phẩm

Tân Tiến là nhà phân phối chính thức thiết bị chống sét OBO tại Việt Nam. Model MDP-4 D-5-T là thiết bị chống sét tín hiệu Type 1+2+3 (D1+C2+C1), bảo vệ tín hiệu điện áp thấp 5V DC, với thiết kế 4 cực, phù hợp cho các hệ thống điều khiển, cảm biến đa kênh và tín hiệu vi sai.

Sản phẩm có tính năng kiểm tra trạng thái (Life Control), thiết kế gọn nhẹ, tiết kiệm không gian chỉ 8.7 mm, đầu nối không vít, phù hợp lắp LPZ 0–3.

2. Đặc điểm nổi bật

• Bảo vệ tín hiệu 5V DC, cấu hình 4 cực – bảo vệ nhiều dây hoặc tín hiệu vi sai
• Kết hợp bảo vệ sơ cấp – lan truyền – tinh: Type 1+2+3 (D1+C2+C1)
• Có hiển thị kiểm tra trạng thái hoạt động (Life Control)
• Tổn hao tín hiệu thấp: ≤3 dB, tần số hoạt động đến 100 MHz
• Dòng xung chịu đựng: • C1: 0.5kV / 0.25kA (8/20 µs)
  • C2: 5kV / 2.5kA (8/20 µs)
  • Tổng dòng: 10kA (8/20 µs)
• Cấp bảo vệ điện áp: <35V (dây–dây), <800V (dây–đất)
• Dung kháng dây–dây: <40 pF, cách điện >10 MΩ
• Dòng tải danh định: 0.58 A, điện trở mỗi dây: 2.35Ω ±5%
• Đầu nối không vít, lắp DIN rail 35 mm
• Nhiệt độ hoạt động: -40°C đến +80°C, cấp bảo vệ IP20
• Tuân thủ IEC 61643-21 , UL listed

3. Ứng dụng thực tế

• Bảo vệ tín hiệu đo lường 5V DC, tín hiệu vi sai, tín hiệu điều khiển 4 dây
• Hệ thống điện nhẹ, điều khiển công nghiệp, sensor
• Lắp LPZ 0–1, 1–2 hoặc 2–3 trong hệ thống chống sét phân cấp
• Tủ điều khiển, thiết bị SCADA, trạm thiết bị đầu cuối

4. Thông số kỹ thuật

5. Dịch vụ từ Tân Tiến

Tân Tiến cung cấp:

• Thiết bị chống sét tín hiệu OBO
• Thi công lắp đặt SPD cho công trình điện nhẹ – truyền tín hiệu
• Tư vấn phối hợp SPD theo sơ đồ LPZ – đảm bảo bảo vệ toàn diện
