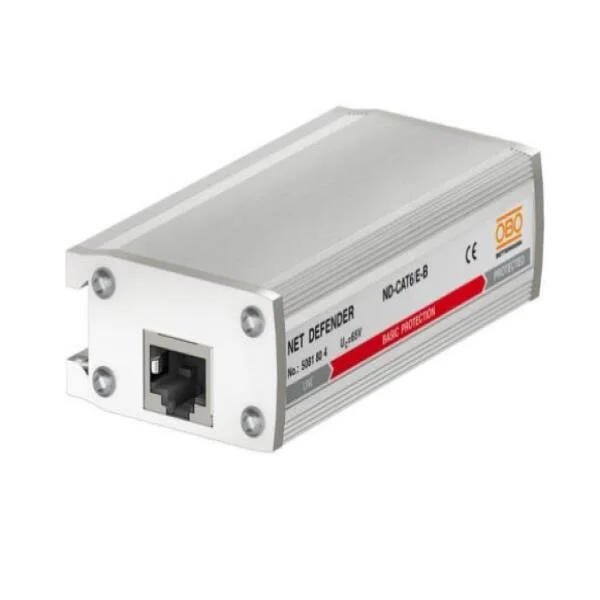

Thiết bị chống sét ND-CAT6/E-B – Type 1 – Bảo vệ cơ bản mạng tốc độ 1 Gbit/s
1. Giới thiệu sản phẩm
Tân Tiến là nhà phân phối chính thức thiết bị chống sét OBO tại Việt Nam. Model ND-CAT6/E-B là thiết bị chống sét tín hiệu Type 1 – cấp bảo vệ cơ bản, bảo vệ mạng Class E / CAT6 tốc độ 1 Gbit/s, hỗ trợ PoE++ (1A), tích hợp lắp DIN rail hoặc nối đất riêng.
Thiết bị có dạng RJ45 plug-in, bảo vệ 8 dây + lớp vỏ shield, lý tưởng để bảo vệ sơ cấp tại điểm chuyển tiếp LPZ 0–1 hoặc LPZ 1–2 trong hệ thống mạng công nghiệp hoặc dân dụng.
2. Đặc điểm nổi bật
- Cấp bảo vệ cơ bản – Type 1 theo IEC 61643-21
- Bảo vệ 8 dây + shield, tốc độ mạng hỗ trợ đến 1 Gbit/s (CAT6 / Class E)
- Dòng xung tổng (10/350 µs & 8/20 µs): lên tới 10kA (cao hơn các dòng Type 2)
- Bảo vệ theo tiêu chuẩn C2: 3kV / 1.5kA mỗi kênh
- Cấp bảo vệ điện áp: <1100V (dây–dây), <900V (dây–đất)
- Hỗ trợ PoE++ theo IEEE 802.3 (1A)
- Kết nối DIN rail hoặc qua dây tiếp địa đi kèm
- Vỏ hợp kim nhôm bền bỉ, màu xám bạc, thiết kế chống nhiễu EMI tốt
3. Ứng dụng thực tế
- Bảo vệ mạng Ethernet 10/100/1000 Mbps ở đầu nguồn hoặc đầu vào switch
- Hệ thống camera IP, mạng LAN nội bộ, cổng ISDN, tủ điện mạng công nghiệp
- Lý tưởng cho LPZ 0–1 hoặc 1–2 (bảo vệ sơ cấp và chuyển tiếp)
- Dùng tại trạm thu phát, nhà máy, tòa nhà có hệ thống chống sét trực tiếp
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5081804 |
| Loại thiết bị | Type 1 – Class I / D1 |
| Chuẩn mạng | Class E / CAT6 |
| Tốc độ truyền | Tối đa 1 Gbit/s |
| Kết nối | RJ45 8(8), plug-in |
| Số dây bảo vệ | 8 dây + shield |
| Dòng xung tổng | 10kA (8/20µs), 2.5kA (10/350µs) |
| Cấp bảo vệ (Up) dây–dây | <1100V |
| Cấp bảo vệ (Up) dây–đất | <900V |
| Hỗ trợ PoE | Có – PoE++, 1A |
| Suy hao tín hiệu | ≤3 dB |
| Kết nối tiếp địa | DIN rail hoặc cáp nối riêng |
| Vật liệu vỏ | Hợp kim nhôm (RAL 7001) |
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Lắp đặt | DIN rail hoặc gắn dây tiếp địa |
| LPZ lắp đặt | 0→1 |
| Tiêu chuẩn kỹ thuật | IEC 61643-21 |
5. Dịch vụ từ Tân Tiến
Tân Tiến cung cấp trọn gói thiết bị chống sét tín hiệu , dịch vụ gồm:
- Tư vấn – khảo sát – lựa chọn SPD cho mạng doanh nghiệp / dân dụng
- Lắp đặt đồng bộ bảo vệ sơ cấp và lan truyền tín hiệu
- Bảo trì và kiểm tra khả năng phối hợp SPD với hệ thống mạng thực tế
