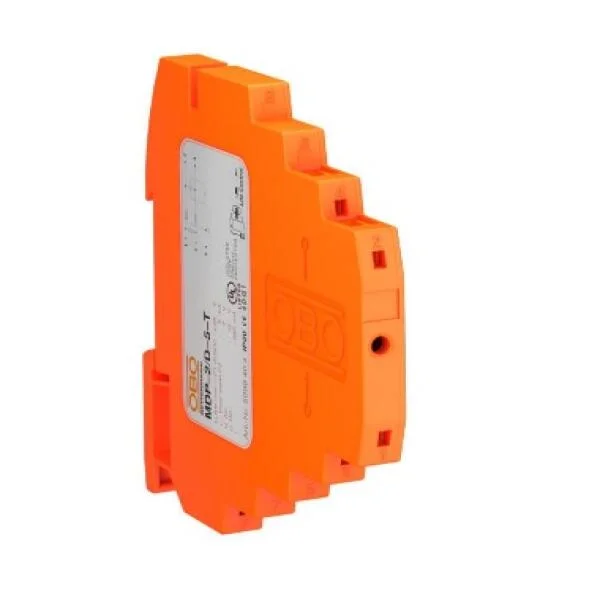

Thiết bị chống sét tín hiệu MDP-2 D-5-T – Type 1+2+3 – Bảo vệ tín hiệu 5V

Mã sản phẩm: 5098404

Còn hàng

3,219,000đ

Thêm giỏ hàng

Mua ngay

Bạn có thích sản phẩm này không? Thêm vào mục yêu thích ngay bây giờ và theo dõi sản phẩm.

icon-hỗ-trợ-khách-hàng
Chúng tôi luôn sẵn sàng hỗ trợ

0901.73.37.37 Gọi ngay

Mô tả

Thiết bị chống sét tín hiệu MDP-2 D-5-T – Type 1+2+3 – Bảo vệ tín hiệu 5V

1. Giới thiệu sản phẩm

Tân Tiến là nhà phân phối chính thức thiết bị chống sét OBO tại Việt Nam. Model MDP-2 D-5-Tthiết bị chống sét tín hiệu kết hợp Type 1+2+3 (D1+C2+C1), chuyên dùng bảo vệ tín hiệu điện áp thấp 5V DC, sử dụng cho các hệ thống truyền thông, điều khiển, đo lường.

Thiết bị có cấu hình 2 cực, dạng thanh DIN rail, tích hợp chức năng kiểm tra tình trạng hoạt động (test) và bảo vệ liên tục đến vùng LPZ 0→3.


2. Đặc điểm nổi bật

  • Bảo vệ tín hiệu DC 5V, phù hợp hệ thống điện nhẹ, đo lường, I/O

  • Kết hợp bảo vệ Type 1+2+3 (D1+C2+C1), chịu xung đến 5kA

  • Có tính năng kiểm tra tình trạng bảo vệ (Life Control – readable status)

  • Cấu hình 2 cực, bảo vệ 2 dây độc lập

  • Điện áp làm việc liên tục: 5V DC (Uc = 10V DC max.)

  • Cấp bảo vệ điện áp: <35V (L-N), <800V (L-PE)

  • Dòng xung: C2 = 5kV / 2.5kA (8/20 µs), C1 = 0.5kV / 0.25kA

  • Tổng dòng xung chịu đựng: 5kA (8/20 µs)

  • Tổn hao tín hiệu ≤ 3 dB, tần số hoạt động tới 100 MHz

  • Dung kháng giữa dây-dây: <40 pF

  • Kháng cách điện >10 MΩ

  • Khả năng kết nối không vít (screwless), lắp DIN rail

  • Nhiệt độ hoạt động: -40°C đến +80°C

  • Chuẩn IEC 61643-21, UL listed


3. Ứng dụng thực tế

  • Hệ thống tín hiệu đo lường, I/O modules, cảm biến 5V

  • Thiết bị điều khiển tín hiệu DC trong tủ điều khiển trung tâm

  • Dùng cho các vùng LPZ 0–3, phù hợp cả dân dụng và công nghiệp

  • Bảo vệ tín hiệu điện áp thấp tại các nhà máy, trạm BTS, tòa nhà tự động hóa


4. Thông số kỹ thuật

Thông sốGiá trị
Mã sản phẩm5098404
Loại thiết bịType 1+2+3 – D1+C2+C1
Dòng điện tải định mức0.58 A DC
Uc5V DC (max 10V)
Dòng xung chịu đựng (C2)5kV / 2.5kA (8/20 µs)
Dòng xung chịu đựng (C1)0.5kV / 0.25kA (8/20 µs)
Tổng dòng chịu đựng5kA (8/20 µs)
Up dây-dây / dây-đất<35V / <800V
Kháng cách điện>10 MΩ
Dung kháng dây–dây<40 pF
Tổn hao tín hiệu≤3 dB
Tần số tối đa100 MHz
Loại đầu nốiKhông vít (screwless)
Gắn thiết bịRay DIN 35 mm
Chức năng testCó (Life Control)
LPZ lắp đặt0–3
Tiêu chuẩnIEC 61643-21, UL listed

5. Dịch vụ từ Tân Tiến

Tân Tiến cung cấp trọn gói dịch vụ:
