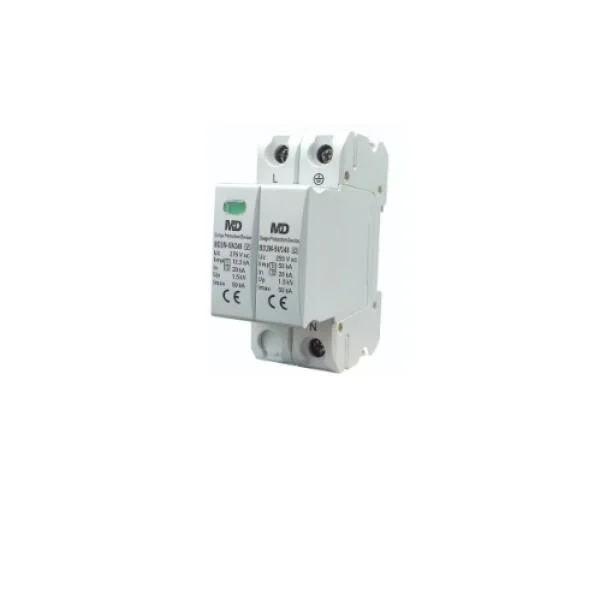

Thiết bị cắt sét BD2M-50/240 – Type 1+2, cho nguồn 1 pha
Tính năng nổi bật
- Chịu sét trực tiếp – Iimp 12,5kA/cực (tổng 50kA)
Giúp bảo vệ đầu nguồn khỏi tác động của xung sét đánh thẳng. - Thoát sét lan truyền – Imax 25kA/cực (tổng 100kA)
Đảm bảo thiết bị điện tử đầu cuối an toàn trong các sự kiện xung điện. - Cấp bảo vệ điện áp dư Up = 1,5kV (L-N / N-G)
Giữ điện áp đầu ra trong ngưỡng an toàn với bo mạch, vi xử lý, PLC... - Không dòng rò (Ipe = 0)
Không ảnh hưởng đến tải, phù hợp cả hệ thống hoạt động 24/7. - Chỉ thị trạng thái bằng cờ màu – xanh (bình thường), đỏ (lỗi)
Kiểm tra trực quan nhanh chóng, thuận tiện cho vận hành – bảo trì. - Thiết kế module cắm rời – gắn DIN rail tiêu chuẩn 2M/4M
Gọn gàng, dễ thay thế mà không cần tháo toàn bộ thanh đấu nối.
Ứng dụng thực tế
- Tủ điện tổng biệt thự, nhà ở cao cấp, showroom, văn phòng
- Nguồn điện 1 pha cấp cho thiết bị điều khiển, camera, UPS, server
- Công trình yêu cầu bảo vệ sơ cấp và lan truyền hiệu suất cao
- Mạng TT – TN-S dùng nguồn 240V AC
Ưu điểm nổi bật
- SPD Type 1+2 – bảo vệ sét đánh và lan truyền kết hợp
- Không dòng rò – vận hành ổn định, tiết kiệm điện
- Thiết kế nhỏ gọn, gắn DIN rail – dễ thi công, bảo trì
- Đáp ứng tiêu chuẩn: IEC 61643-1, IEC 61142-11
- Hoạt động ổn định từ -40°C đến +80°C
Thông số kỹ thuật
Thông số kỹ thuật | Giá trị |
|---|---|
Model sản phẩm | |
Loại thiết bị | Type 1+2 (Class I+II) |
Hệ thống điện | 1 pha (L + N + PE) |
Mạng điện hỗ trợ | TT, TN-S |
Điện áp định mức (Un) | 230V |
Quá áp liên tục (Uc) | 275V |
Iimp (10/350µs) | 12,5kA/cực – tổng 50kA |
Imax (8/20µs) | 25kA/cực – tổng 100kA |
In danh định | 20kA/cực |
Cấp bảo vệ (Up) | 1,5kV (L-N / N-G) |
Dòng rò | Ipe = 0 |
Thời gian phản hồi | 25ns |
Cảnh báo trạng thái | Cờ màu (xanh – đỏ) |
Gắn tủ | DIN rail 35mm – 2 đến 4 module |
Kết nối dây | Cu ≥ 16–25mm² |
CB khuyến nghị | MCB Curve D hoặc cầu chì ≤ 63A |
Vật liệu vỏ | Nhựa cách điện chống cháy |
Nhiệt độ hoạt động | -40°C đến +80°C |
Cấp bảo vệ | IP20 |
Tiêu chuẩn | IEC 61643-1, IEC 61142-11 |
✅ Giải pháp chống sét lan truyền từ Tân Tiến – Thiết bị SPD DIN rail nhỏ gọn, bảo vệ mạnh mẽ nguồn điện 1 pha ngay tại đầu nguồn, an toàn – không dòng rò
