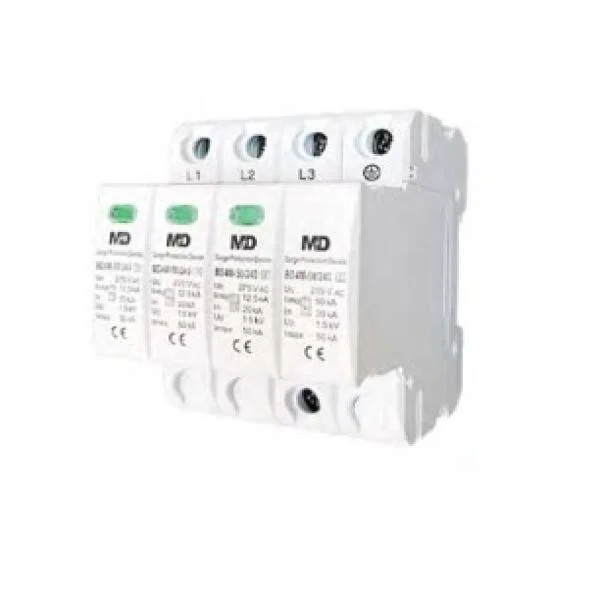

Thiết bị cắt sét BD4M-50/240 – Type 1+2, cho nguồn 3 pha
Tính năng nổi bật
- Chịu sét đánh trực tiếp – Iimp 12,5kA/cực (tổng 50kA)
Đáp ứng tiêu chuẩn bảo vệ đầu nguồn trong khu vực có rủi ro sét cao. - Thoát sét lan truyền – Imax 50kA/cực (tổng 200kA)
Giúp bảo vệ thiết bị điện – điện tử khỏi hư hỏng do xung quá áp lan truyền. - Cấp bảo vệ điện áp dư Up = 1,5kV (L-N / N-G)
An toàn cho thiết bị nhạy cảm như PLC, biến tần, thiết bị điều khiển... - Không dòng rò Ipe = 0 – không ảnh hưởng dòng tải
An toàn tuyệt đối khi vận hành trong hệ thống điện liên tục. - Chỉ thị lỗi trực quan bằng cờ màu (xanh – đỏ)
Dễ quan sát và bảo trì – tích hợp cơ chế ngắt nhiệt bên trong.
Ứng dụng thực tế
- Tủ điện tổng nhà máy, trạm phân phối, trung tâm dữ liệu
- Nguồn điện 3 pha cho hệ thống UPS, camera, điều khiển
- Tòa nhà, biệt thự, công trình thương mại – kỹ thuật số
- Các hệ thống cần bảo vệ sơ cấp + lan truyền với cường độ cao
Ưu điểm nổi bật
- Thiết kế gọn 4 module DIN – dễ lắp đặt
- Phản hồi nhanh: 25ns / 100ns
- Vật liệu nhựa cách điện chống cháy – tiêu chuẩn IP20
- Không sinh dòng rò – bảo vệ liên tục
- Đạt chuẩn: IEC 61643-1, EN 61643-11
Thông số kỹ thuật
Thông số kỹ thuật | Giá trị |
|---|---|
Model sản phẩm | |
Loại thiết bị | Type 1+2 (Class I+II) |
Hệ thống điện | 3 pha 4P (3L + N + PE) |
Mạng điện hỗ trợ | TT, TN-S, IT |
Điện áp định mức (Un) | 230V/pha |
Quá áp liên tục (Uc) | 255V |
Iimp (10/350µs) | 12,5kA/cực – tổng 50kA |
Imax (8/20µs) | 50kA/cực – tổng 200kA |
In danh định | 20kA/cực |
Cấp bảo vệ (Up) | 1,5kV |
Dòng rò (Ipe) | 0 µA |
Thời gian phản hồi | 25ns / 100ns |
Cảnh báo trạng thái | Cờ màu (xanh – đỏ) |
Cảnh báo từ xa | Tùy chọn |
Gắn tủ | DIN rail 35mm – 4 module |
Kết nối dây | Tối thiểu Cu 25mm² |
CB khuyến nghị | MCB Curve D hoặc cầu chì phù hợp |
Vật liệu vỏ | Nhựa cách điện chống cháy |
Nhiệt độ hoạt động | -40°C đến +80°C |
Cấp bảo vệ | IP20 |
Kích thước | 90 × 72 × 80 mm |
Tiêu chuẩn | IEC 61643-1, EN 61643-11 |
✅ Giải pháp chống sét lan truyền từ Tân Tiến – Thiết bị SPD Type 1+2 DIN rail hiệu suất cao, bảo vệ đầu nguồn 3 pha an toàn – không dòng rò – bền bỉ.
