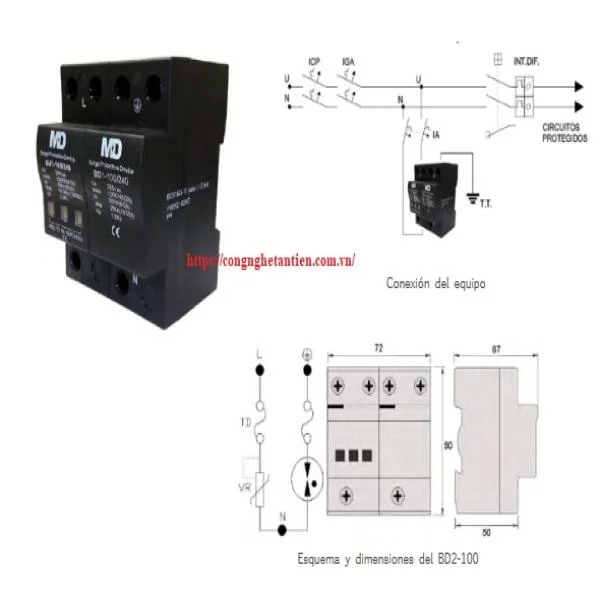

Thiết bị cắt sét BD2-C100/240 – Type 1+2, cho nguồn 1 pha
Tính năng nổi bật
- Cắt sét trực tiếp – Iimp 12,5kA (L-N), 25kA (N-T)
Bảo vệ mạnh mẽ tại đầu nguồn điện 1 pha, an toàn cho cả công trình và thiết bị. - Thoát sét lan truyền – Imax 100kA (L-N)
Đáp ứng bảo vệ tiêu chuẩn cao cho hệ thống nhạy cảm, có tần suất xung lớn. - Cấp bảo vệ điện áp dư Up = 1,5kV (L-N / N-G)
An toàn cho thiết bị điều khiển, mạch vi xử lý, thiết bị điện tử nhạy cảm. - Không dòng rò – Ipe = 0
Không gây tiêu hao, đảm bảo hiệu suất và an toàn tuyệt đối cho hệ thống. - Chỉ thị lỗi bằng cờ màu (xanh – đỏ)
Dễ kiểm tra tình trạng hoạt động của thiết bị, thuận tiện cho bảo trì. - Thiết kế module cắm rời – gắn DIN rail 35mm
Gọn gàng, dễ thi công, bảo trì và thay thế ngay cả khi đang vận hành hệ thống.
Ứng dụng thực tế
- Tủ điện tổng nhà dân, biệt thự, showroom, văn phòng
- Nguồn điện 1 pha cấp thiết bị UPS, inverter, camera, smart home
- Công trình yêu cầu bảo vệ sơ cấp và lan truyền cao – công suất lớn
- Mạng TT, TN-S dùng nguồn 240V 1 pha
Ưu điểm nổi bật
- Thiết bị cắt sét Type 1+2 – bảo vệ kép: sét đánh trực tiếp + lan truyền
- Không dòng rò – bảo vệ liên tục, vận hành ổn định
- Gắn DIN rail – dễ lắp đặt, dễ thay thế
- Đáp ứng tiêu chuẩn: IEC 61643-1, IEC 61142-11
- Phù hợp cho các công trình cao cấp, công nghiệp nhẹ
Thông số kỹ thuật
Thông số kỹ thuật | Giá trị |
|---|---|
Model sản phẩm | |
Loại thiết bị | Type 1+2 (Class I+II) |
Hệ thống điện | 1 pha (L + N + PE) |
Mạng điện hỗ trợ | TT, TN-S |
Điện áp định mức (Un) | 240V |
Quá áp liên tục (Uc) | 255V |
Iimp (10/350µs) | 12,5kA (L-N), 25kA (N-T) |
Imax (8/20µs) | 100kA (L-N) |
In danh định | 50kA |
Cấp bảo vệ (Up) | 1,5kV (L-N / N-G) |
Dòng rò | Ipe = 0 |
Thời gian phản hồi | 25ns |
Cảnh báo trạng thái | Cờ màu (xanh – đỏ) |
Cảnh báo từ xa | Tùy chọn |
Gắn tủ | DIN rail 35mm – 4 module |
Kết nối dây | Tối thiểu Cu 25mm² |
CB khuyến nghị | MCB Curve D ≤ 80A |
Vỏ thiết bị | Nhựa chống cháy cách điện |
Nhiệt độ hoạt động | -40°C đến +80°C |
Cấp bảo vệ | IP20 |
Tiêu chuẩn | IEC 61643-1, IEC 61142-11 |
✅ Giải pháp chống sét lan truyền từ Tân Tiến – Thiết bị SPD công suất cao, bảo vệ tối ưu đầu nguồn điện 1 pha, không dòng rò, vận hành bền bỉ
