1. Giới thiệu dòng sản phẩm

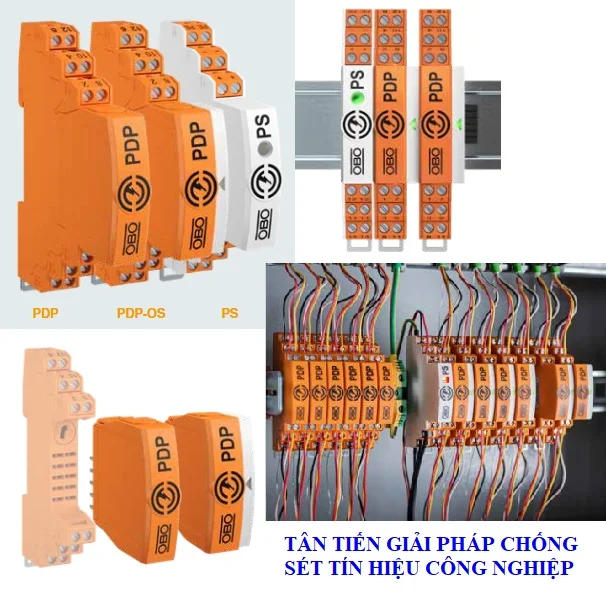

PDP và PDP-OS là dòng thiết bị chống sét tín hiệu của thương hiệu OBO Bettermann – Đức, chuyên dùng để bảo vệ hệ thống đo lường, điều khiển, truyền tín hiệu trong công nghiệp, tòa nhà, trạm giám sát và nhà máy.
Thiết bị có cấu hình dạng plug-in, dễ thay thế, hỗ trợ bảo vệ cả trực tiếp và gián tiếp cho cáp có hoặc không nối đất lớp vỏ chống nhiễu. Dòng PDP-OS còn tích hợp hiển thị trạng thái và cảnh báo từ xa qua module nguồn trung tâm.
2. Đặc điểm nổi bật
Chuẩn bảo vệ kết hợp Type 1+2+3: D1 + C2 + C1
Tương thích tiêu chuẩn IEC 61643-21 – bảo vệ tín hiệu DC/AC
Lắp DIN rail, cấu hình 2 cực, 4 cực hoặc 2x2 tùy ứng dụng
Dải điện áp hoạt động: 5V – 12V – 24V – 48V DC
Tổng dòng chịu đựng (8/20µs): 20kA (line-earth), 10kA (line-line)
Cấp bảo vệ điện áp: từ 140V – 200V (wire-wire), 1.3–1.5kV (wire-earth)
Hỗ trợ nối đất trực tiếp hoặc gián tiếp (có GDT)
PDP-OS có hiển thị LED và kết nối cảnh báo từ xa qua bus
3. Tùy chọn thiết bị
| Dòng thiết bị | Ký hiệu ví dụ | Loại bảo vệ | Ghi chú |
|---|---|---|---|
| PDP-D | PDP-2-24-D | Nối đất trực tiếp | Bảo vệ tín hiệu ngắn, trong tòa nhà |
| PDP-I | PDP-2-24-I | Nối đất gián tiếp (có GDT) | Cho dây dài, liên kết liên tòa nhà |
| PDP-OS | PDP-2-24-D-OS | Có cảnh báo từ xa | Cần module nguồn riêng – báo trạng thái SPD |
| PDP-2x2 | PDP-2x2-24-D | 4 cực – vi sai, đa dây | Bảo vệ tín hiệu sensor, PLC 2 chiều |
4. Cách đấu nối & giải pháp thực tế
🔹 Nối đất trực tiếp:
Dùng cho tín hiệu nội bộ, vỏ cáp nối đất 2 đầu. Lý tưởng cho LPZ 1–2 hoặc 2–3.
🔹 Nối đất gián tiếp (1 đầu có GDT):
Dùng cho dây đi ngoài trời, dây dài >30m, phòng trường hợp chênh lệch tiềm năng đất → chống dòng bù.
🔹 Kết hợp PDP-OS + PSU:
Gắn tối đa 25 module vào 1 khối, cấp nguồn và cảnh báo tập trung. Có hiển thị trạng thái từng SPD.
5. Thông số kỹ thuật tiêu biểu
| Thông số | Giá trị chung toàn dòng PDP |
|---|---|
| Chuẩn SPD | Type 1+2+3 (D1+C2+C1) |
| Dòng danh định In (8/20µs) | 10kA (line-line / line-earth) |
| Dòng tổng chịu đựng | 20kA tổng (Itotal) |
| Dòng xung (10/350µs) | 2.5kA / 5kA (D1) |
| Điện áp làm việc liên tục (Uc) | 5V / 12V / 24V / 48V DC |
| Điện áp bảo vệ (Up) | 140–200V (line-line), 1.3–1.5kV (line-earth) |
| Lắp đặt | DIN rail 35mm, plug-in module |
| Cảnh báo từ xa (PDP-OS) | Có (qua nguồn trung tâm PDP-PS) |
| Tiêu chuẩn | IEC 61643-21, UL |
6. Ứng dụng thực tế
Hệ thống điều khiển dây dài, đo lường công nghiệp, sensor 4–20mA, tín hiệu vi sai
Bảo vệ tín hiệu camera, RS485, Modbus, tín hiệu BMS
Các tòa nhà, nhà máy, trạm thu phát, trung tâm dữ liệu
Khu vực LPZ 0–1–2–3, kết nối lớp vỏ cáp & chống sét lan truyền nội bộ
7. Dịch vụ từ Tân Tiến
Cung cấp trọn bộ thiết bị SPD tín hiệu OBO dòng PDP
Tư vấn kết hợp SPD nguồn + tín hiệu theo sơ đồ LPZ tiêu chuẩn
