Cách chọn SPD theo dòng cắt kA và cấp bảo vệ Up
Cách chọn SPD theo dòng cắt kA và cấp bảo vệ Up
Giới thiệu về dòng cắt (Imax/In) và cấp bảo vệ (Up)
Trong hệ thống chống sét lan truyền , lựa chọn đúng thiết bị SPD phụ thuộc vào hai yếu tố cốt lõi:
- Dòng cắt sét (Imax hoặc In): khả năng chịu xung sét – thường đo bằng đơn vị kiloampere (kA)
- Cấp bảo vệ điện áp (Up): mức điện áp dư tối đa còn lại sau khi SPD hoạt động – đo bằng volt (V)
Lựa chọn SPD phù hợp giúp tăng tuổi thọ thiết bị điện, đảm bảo an toàn hệ thống và tiết kiệm chi phí bảo trì.

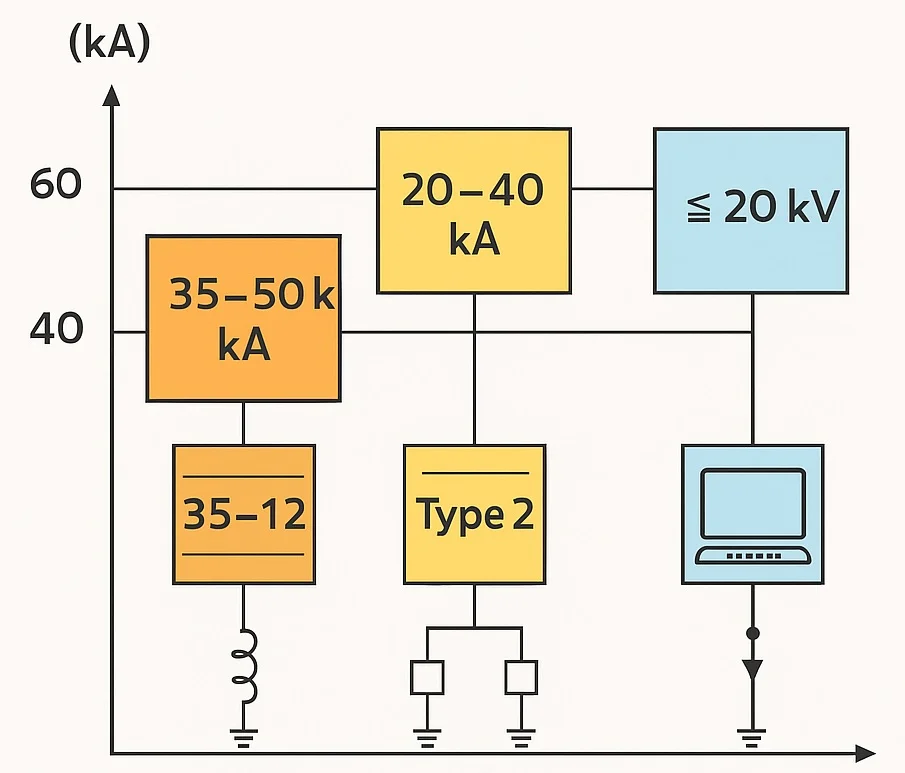

Phân biệt các mức dòng cắt kA trong SPD
Loại SPD | Ký hiệu | Dòng cắt (kA) | Ứng dụng |
|---|---|---|---|
Type 1 | Iimp | 50–100 kA (10/350µs) | Đầu nguồn, chống sét trực tiếp |
Type 2 | Imax | 20–60 kA (8/20µs) | Tủ điện tầng, phân phối phụ |
Type 3 | In | ≤ 20 kA | Ổ cắm, thiết bị điện tử cuối |
👉 Gợi ý: Dùng SPD có dòng cắt cao tại đầu vào, giảm dần khi vào sâu hệ thống.
Lựa chọn cấp bảo vệ điện áp (Up) theo thiết bị
Loại thiết bị cần bảo vệ | Cấp bảo vệ Up đề xuất |
|---|---|
Tổng nguồn, tủ điện chính | ≤ 2.5kV |
Máy tính, điều khiển, biến tần | ≤ 1.5kV |
PLC, cảm biến, thiết bị nhạy cảm | ≤ 1.0kV |
Cổng truyền thông (RS485, camera…) | ≤ 0.8kV |
Lưu ý: Cấp Up càng thấp → bảo vệ càng tốt → giá thành thường cao hơn → dùng đúng vị trí.
Ví dụ chọn SPD OBO phù hợp
▶ ️ SPD OBO Type 1+2, dòng cắt 50kA, Up ≤ 2.5kV
Dùng cho đầu nguồn, tủ điện chính
Model gợi ý: V50-3+NPE-280 – Type 1+2
▶ ️ SPD OBO Type 2, dòng cắt 40kA, Up ≤ 1.5kV
Dùng cho tủ tầng, phân phối thiết bị điện tử
Model gợi ý: V20-3+NPE+FS-280
▶ ️ SPD tín hiệu RS485, Up ≤ 0.8kV
Bảo vệ thiết bị điều khiển, tín hiệu
Model gợi ý: MDP-2 D-24-T-10 – SPD tín hiệu OBO
Kinh nghiệm chọn SPD thực tế từ kỹ sư Tân Tiến
- Nên chọn SPD có dòng cắt cao hơn tối thiểu 20% so với dòng sét ước tính tại vị trí lắp.
- Ưu tiên sản phẩm đạt chuẩn IEC 61643-11, có chứng nhận rõ ràng.
- Kiểm tra kỹ Up và mức chịu áp định mức của thiết bị bảo vệ tương ứng.
- Với hệ thống phức tạp, nên lắp SPD nhiều cấp phối hợp theo vùng LPZ.
Kết luận
Việc lựa chọn SPD không chỉ dựa vào giá mà phải cân nhắc dòng cắt (Imax/In) và cấp bảo vệ (Up) phù hợp. Sử dụng đúng SPD OBO – chuẩn Đức, hiệu suất cao, sẽ giúp hệ thống điện vận hành ổn định, bảo vệ tối đa thiết bị khỏi xung sét và nhiễu điện áp.
