Thiết bị cắt sét V50-3+NPE-280 – Type 1+2 – 12.5kA/50kA, nguồn 3 pha + trung tính

Thiết bị cắt sét V50-3+NPE-280 – Type 1+2 – 12.5kA/50kA, nguồn 3 pha + trung tính

1. Giới thiệu sản phẩm

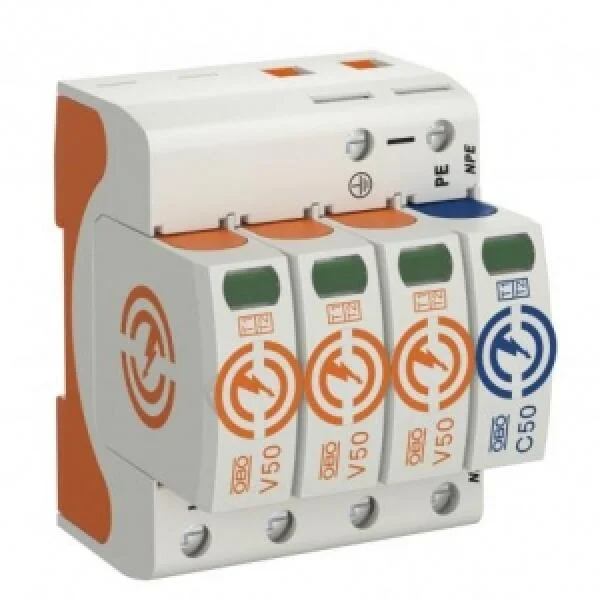

V50-3+NPE-280 là thiết bị cắt sét kết hợp Type 1+2, thuộc dòng V50 Series của OBO Bettermann – CHLB Đức. Thiết bị được thiết kế để bảo vệ toàn bộ hệ thống điện 3 pha + trung tính (3P+NPE) khỏi các xung sét trực tiếp (10/350 µs) và sét lan truyền (8/20 µs).

Đây là giải pháp lý tưởng để lắp tại tủ điện tổng cho các công trình có hệ thống chống sét hiện hữu theo cấp độ LPL III – IV, như: tòa nhà văn phòng, nhà máy, trạm phân phối.

2. Đặc điểm nổi bật

• Bảo vệ 3 dây pha (L1, L2, L3) và trung tính (N-PE) đầy đủ.

• Dòng cắt sét trực tiếp (Iimp):

  • 12.5kA/pole (L-N)

  • 50kA (N-PE)

• Dòng cắt lan truyền (Imax):

  • 50kA/pole (L-N) → tổng 150kA

  • 100kA (N-PE)

• Cấp bảo vệ điện áp (Up): ≤ 1.5kV, thời gian đáp ứng < 100ns

• Thiết kế module plug-in, lắp ray DIN 35mm, dễ bảo trì

3. Ứng dụng

Model này phù hợp lắp tại:

• Tủ tổng nguồn điện 3 pha + trung tính (TN-S, TT)

• Công trình có trung tính rõ ràng: văn phòng, chung cư, trung tâm thương mại, nhà máy

• Bảo vệ toàn diện trước sét lan truyền kết hợp với chống sét trực tiếp

4. Thông số kỹ thuật

5. Liên kết nội bộ hữu ích

• Giải pháp chống sét lan truyền

• Thiết bị chống sét lan truyền

• Thiết bị SPD OBO khác

6. Dịch vụ lắp đặt hệ thống chống sét từ Tân Tiến

Tân Tiến thi công trọn gói giải pháp SPD 3 pha + NPE theo chuẩn IEC:

• Đấu nối đồng bộ L1–L2–L3–N–PE

• Kiểm tra điện trở tiếp địa ≤ 4Ω

• Bàn giao đầy đủ CO – CQ – bản vẽ sơ đồ kỹ thuật

✅ Giải pháp SPD trọn gói từ Tân Tiến

• Lắp đặt thiết bị chống sét lan truyền OBO tại tủ tổng điện 4P

• Ứng dụng tại tòa nhà, bệnh viện, nhà máy, trạm kỹ thuật

• Chuẩn kỹ thuật – bảo hành tận nơi – hỗ trợ bảo trì định kỳ
