Thiết bị cắt sét V50-1-280 – Type 1+2 – 12.5kA, nguồn 1 pha
1. Giới thiệu sản phẩm
V50-1-280 là thiết bị cắt sét Type 1+2 thuộc dòng V50 Series của OBO Bettermann – CHLB Đức, chuyên dùng để bảo vệ nguồn điện 1 pha (L-N) khỏi tác động của sét trực tiếp (10/350 µs) và sét lan truyền (8/20 µs).
Sản phẩm lý tưởng để lắp tại tủ điện tổng của hộ gia đình, biệt thự, hệ thống điện 1 pha độc lập trong các công trình dân dụng hoặc khu thương mại – dịch vụ.
2. Đặc điểm nổi bật
Cấu hình 1 pha (L-N), sử dụng rộng rãi cho hệ thống điện dân dụng.
Dòng cắt sét trực tiếp (Iimp): 12.5kA/pole
Dòng cắt sét lan truyền (In): 30kA/pole, Imax: 50kA/pole
Cấp bảo vệ điện áp (Up): ≤ 1.5kV
Thiết kế dạng module plug-in, lắp nhanh trên ray DIN 35mm.
Đáp ứng tiêu chuẩn IEC 61643-11 – Type 1+2.
3. Ứng dụng
Phù hợp sử dụng trong:
Tủ điện tổng của nhà ở dân dụng, biệt thự, nhà phố
Các khu vực có lắp chống sét trực tiếp, cần bảo vệ bổ sung chống sét lan truyền
Bảo vệ độc lập cho các thiết bị như: camera, hệ thống đèn, cổng tự động
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | V50-1-280 |
| Cấu hình bảo vệ | 1 pha (L-N) |
| Điện áp liên tục tối đa (Uc) | 280V |
| Dòng cắt sét trực tiếp (Iimp) | 12.5kA/pole (10/350 µs) |
| Dòng cắt định mức (In) | 30kA/pole (8/20 µs) |
| Dòng cắt tối đa (Imax) | 50kA/pole (8/20 µs) |
| Cấp bảo vệ điện áp (Up) | ≤ 1.5kV |
| Loại thiết bị | Type 1+2 (Class I+II) |

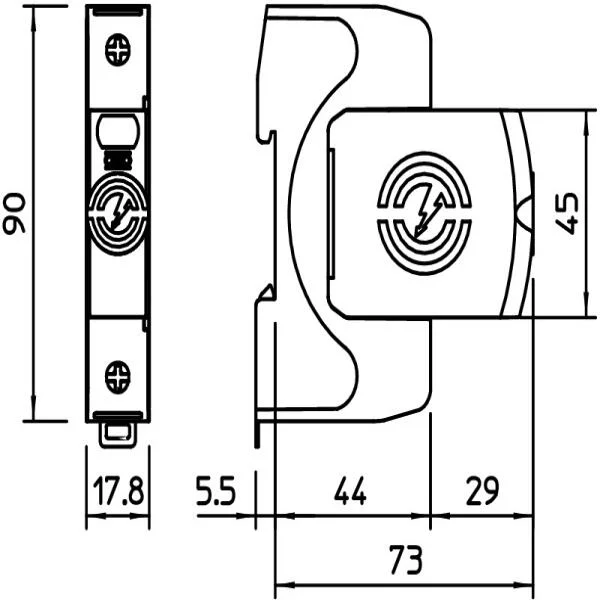

| Chuẩn lắp đặt | Ray DIN 35mm, dạng module plug-in |
| Cấp bảo vệ IP | IP20 |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 |
5. Liên kết nội bộ hữu ích
6. Dịch vụ lắp đặt hệ thống chống sét từ Tân Tiến
Tân Tiến cung cấp đầy đủ dịch vụ cho hệ thống SPD nguồn 1 pha:
Tư vấn giải pháp phù hợp điện áp – sơ đồ nguồn
Thi công chuẩn kỹ thuật, điện trở tiếp địa ≤ 4Ω
Bàn giao CO – CQ – bản vẽ lắp đặt và nghiệm thu đầy đủ
✅ Giải pháp SPD trọn gói từ Tân Tiến
Chuyên lắp đặt thiết bị chống sét lan truyền 1 pha OBO cho hộ gia đình
Đáp ứng tiêu chuẩn IEC, hỗ trợ kỹ thuật và bảo hành tận nơi
Hệ thống bảo vệ toàn diện từ nguồn đến tải
