Thiết bị cắt sét V50-0-280 – Type 1+2 – 12.5kA, nguồn 1 pha
1. Giới thiệu sản phẩm

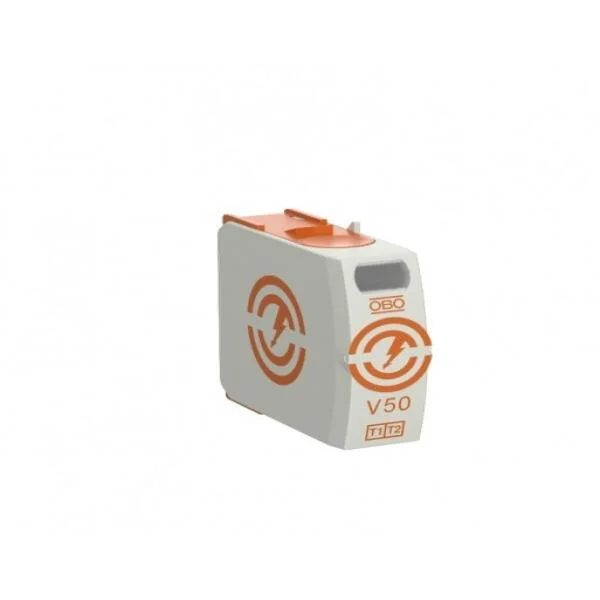

V50-0-280 là thiết bị cắt sét Type 1+2 thuộc dòng V50 Series của OBO Bettermann – CHLB Đức, dùng để bảo vệ nguồn điện 1 cực (L hoặc N) trong các hệ thống đơn giản, độc lập hoặc nhánh nguồn nhỏ.
Thiết bị cắt được cả xung sét trực tiếp (10/350 µs) và sét lan truyền (8/20 µs), phù hợp để lắp đặt tại tủ điện phụ, thiết bị điều khiển, hoặc bảo vệ độc lập cho các tải đặc biệt.
2. Đặc điểm nổi bật
Dạng bảo vệ 1 cực, dùng cho nhánh nguồn đơn, tủ nhỏ.
Cắt được cả xung sét trực tiếp và lan truyền:
Iimp: 12.5kA (10/350 µs)
In: 30kA/pole (8/20 µs)
Imax: 50kA/pole (8/20 µs)
Cấp bảo vệ điện áp thấp (Up): ≤ 1.5kV
Cấu tạo module plug-in dễ thay thế, lắp trên thanh DIN.
3. Ứng dụng
Thiết bị được sử dụng để:
Bảo vệ nhánh nguồn riêng biệt, mạch điều khiển, ổ cắm chuyên dụng.
Lắp tại tủ điện phụ, thiết bị độc lập hoặc tải đặc thù.
Kết hợp hệ thống chống sét trực tiếp cấp III – IV, giúp ngăn ngừa sét lan truyền từ nguồn điện.
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | V50-0-280 |
| Cấu hình bảo vệ | 1 cực (L hoặc N) |
| Điện áp liên tục tối đa (Uc) | 280V |
| Dòng cắt sét trực tiếp (Iimp) | 12.5kA (10/350 µs) |
| Dòng cắt định mức (In) | 30kA/pole (8/20 µs) |
| Dòng cắt tối đa (Imax) | 50kA/pole (8/20 µs) |
| Cấp bảo vệ điện áp (Up) | ≤ 1.5kV |
| Loại thiết bị | Type 1+2 (Class I+II) |
| Chuẩn lắp đặt | Ray DIN 35mm, dạng module plug-in |
| Cấp bảo vệ IP | IP20 |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 |
5. Liên kết nội bộ hữu ích
6. Dịch vụ lắp đặt hệ thống chống sét từ Tân Tiến
Tân Tiến chuyên cung cấp và lắp đặt thiết bị SPD cho tủ nhỏ – nhánh riêng:
Bảo vệ đường nguồn phụ, mạch điều khiển, camera, thiết bị ngoại vi
Lắp đặt nhanh gọn, đấu nối chuẩn kỹ thuật
Đo kiểm điện trở – bàn giao hồ sơ CO, CQ, sơ đồ kỹ thuật
✅ Giải pháp SPD trọn gói từ Tân Tiến
Thiết kế – cung cấp – thi công thiết bị chống sét OBO đơn cực
Phù hợp lắp riêng cho từng nhánh phụ hoặc thiết bị đặc biệt
Dịch vụ bảo hành tận nơi – đúng tiêu chuẩn IEC – NFPA
