Thiết bị cắt sét V20-C 3+NPE-280 – Type 2 – 40kA, nguồn 3 pha
1. Giới thiệu sản phẩm

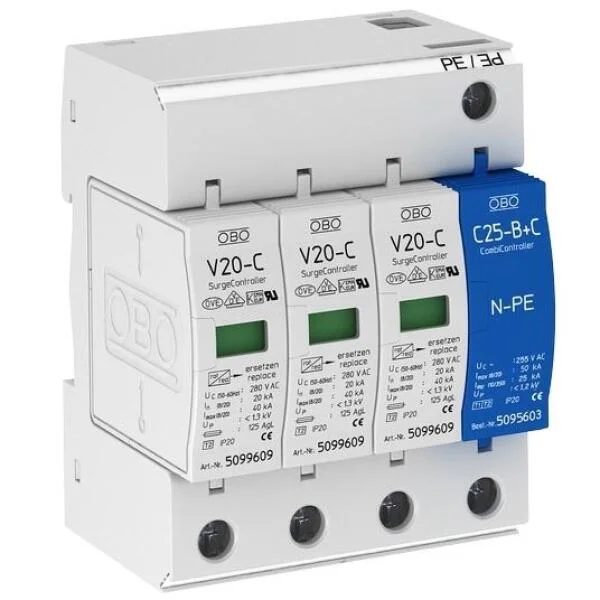

V20-C 3+NPE-280 là thiết bị chống sét lan truyền Type 2 thuộc dòng V20-C của OBO Bettermann – CHLB Đức. Thiết bị có cấu hình 3 pha + trung tính (L1–L2–L3–NPE), dùng để bảo vệ đồng thời toàn bộ nguồn 4 cực điện áp 280V, phù hợp với các hệ thống phân phối điện 3 pha có dây trung tính rõ ràng.
2. Đặc điểm nổi bật
Bảo vệ đầy đủ 3 pha + trung tính (L1 – L2 – L3 – N-PE).
Dòng cắt lan truyền (Imax):
40kA/pole (8/20 µs) → Tổng dòng cắt: 160kA
Cấp bảo vệ điện áp (Up): ≤ 1.5kV, thời gian đáp ứng < 25ns.
Thiết kế dạng module plug-in, lắp DIN 35mm, bảo trì dễ dàng.
Hoạt động tốt trong lưới TN-S, TT phổ biến tại Việt Nam.
Đáp ứng tiêu chuẩn IEC 61643-11
3. Ứng dụng
Thiết bị lý tưởng lắp tại:
Tủ tổng hệ thống điện 3 pha 280V có trung tính
Nhà máy, chung cư, văn phòng, khu thương mại, kỹ thuật điện
Công trình không có chống sét trực tiếp, cần bảo vệ sét lan truyền
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | V20-C 3+NPE-280 |
| Loại thiết bị | Type 2 – Class II |
| Cấu hình bảo vệ | 3 pha + NPE |
| Điện áp liên tục tối đa (Uc) | 280V |
| Dòng cắt tối đa (Imax) | 40kA/pole (8/20 µs) |
| Tổng dòng cắt | 160kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1.5kV |
| Thời gian đáp ứng | < 25 ns |
| Chuẩn lắp đặt | Ray DIN 35mm, module plug-in |
| Cấp bảo vệ IP | IP20 |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 |
5. Liên kết nội bộ hữu ích
6. Dịch vụ lắp đặt hệ thống SPD từ Tân Tiến
Tân Tiến chuyên thi công SPD Type 2 cho nguồn 3 pha + N:
Đấu nối đúng sơ đồ – đo điện trở tiếp địa – cấp CO – CQ đầy đủ
Lý tưởng lắp cho tủ tổng tòa nhà, nhà xưởng – 280V
Bảo hành tận nơi – hỗ trợ kiểm tra định kỳ
✅ Giải pháp SPD trọn gói từ Tân Tiến
Thiết bị chống sét lan truyền OBO Type 2 cho hệ thống điện 4P – bảo vệ toàn diện
Dễ lắp đặt – hiệu quả cao – tuân thủ chuẩn IEC
Phù hợp công trình kỹ thuật, nhà máy, trung tâm dữ liệu
