Thiết bị cắt sét V50-3-280 – Type 1+2 – 12.5kA, nguồn 3 pha
1. Giới thiệu sản phẩm

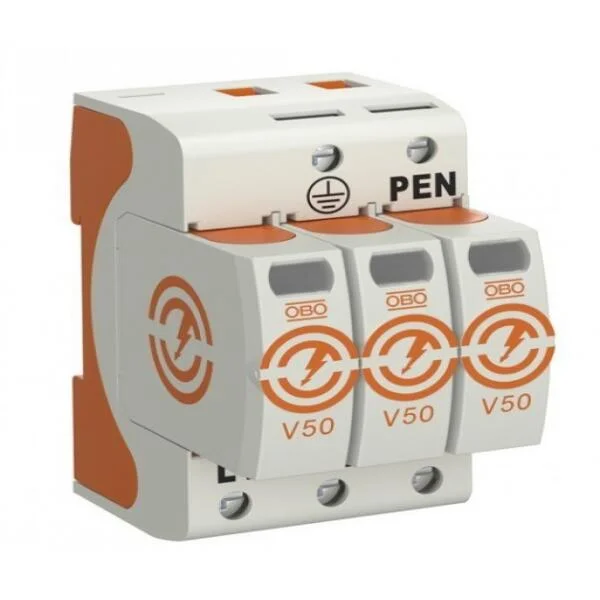

V50-3-280 là thiết bị cắt sét Type 1+2 thuộc dòng V50 Series của OBO Bettermann – CHLB Đức, thiết kế để bảo vệ hệ thống điện 3 pha không trung tính (3P) khỏi tác động của sét trực tiếp (10/350 µs) và sét lan truyền (8/20 µs).
Thiết bị phù hợp lắp tại tủ điện tổng của nhà máy, xưởng sản xuất hoặc hệ thống đấu nối trung tính riêng biệt (TN-C hoặc IT), giúp bảo vệ toàn diện cho 3 dây pha.
2. Đặc điểm nổi bật
Cấu hình 3 pha (không NPE), bảo vệ L1 – L2 – L3.
Dòng cắt sét trực tiếp (Iimp): 12.5kA/pole
Dòng cắt sét lan truyền (In): 30kA/pole, Imax: 50kA/pole
Cấp bảo vệ điện áp (Up): ≤ 1.5kV, thời gian đáp ứng < 100ns
Thiết kế dạng module plug-in, dễ thay thế và bảo trì
3. Ứng dụng
Phù hợp lắp đặt cho:
Tủ tổng hệ thống điện 3 pha không trung tính (TN-C, IT)
Các công trình công nghiệp, trạm bơm, kho lạnh, trạm kỹ thuật
Hệ thống có lắp chống sét trực tiếp, cần cắt sét lan truyền tại nguồn
4. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | V50-3-280 |
| Cấu hình bảo vệ | 3 pha (L1 – L2 – L3) |
| Điện áp liên tục tối đa (Uc) | 280V |
| Dòng cắt sét trực tiếp (Iimp) | 12.5kA/pole (10/350 µs) |
| Dòng cắt định mức (In) | 30kA/pole (8/20 µs) |
| Dòng cắt tối đa (Imax) | 50kA/pole (8/20 µs) |
| Cấp bảo vệ điện áp (Up) | ≤ 1.5kV |
| Loại thiết bị | Type 1+2 (Class I+II) |
| Chuẩn lắp đặt | Ray DIN 35mm, module plug-in |
| Cấp bảo vệ IP | IP20 |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 |
5. Liên kết nội bộ hữu ích
6. Dịch vụ lắp đặt hệ thống chống sét từ Tân Tiến
Tân Tiến cung cấp dịch vụ trọn gói:
Thi công SPD Type 1+2 cho hệ thống 3 pha không trung tính
Kiểm tra điện trở tiếp địa, đấu nối chuẩn sơ đồ nguồn
Bàn giao CO – CQ – bản vẽ kỹ thuật chi tiết
✅ Giải pháp SPD trọn gói từ Tân Tiến
Chúng tôi chuyên lắp đặt thiết bị chống sét lan truyền OBO cho:
Nhà máy, hệ thống điện công nghiệp, khu sản xuất
Đảm bảo an toàn nguồn – bảo trì dễ dàng – hoạt động ổn định
Bảo hành tận nơi – chuẩn IEC 61643-11
