Bàn giao hệ thống chống sét cho trạm cân điện tử – Xi Măng Đồng Bành, Lạng Sơn
Bàn giao hệ thống chống sét cho trạm cân điện tử – Xi Măng Đồng Bành, Lạng Sơn
Công ty TNHH Thương mại và Công nghệ Tân Tiến vừa hoàn tất bàn giao và nghiệm thu hệ thống chống sét toàn diện cho trạm cân điện tử tại Công ty CP Xi măng Đồng Bành, địa chỉ tại thị trấn Chi Lăng, huyện Chi Lăng, tỉnh Lạng Sơn. Đây là hạng mục quan trọng nhằm bảo vệ an toàn cho hệ thống cân tải trọng – thiết bị thiết yếu trong quy trình vận hành và kiểm soát nguyên vật liệu tại nhà máy.
Tổng quan dự án
Tên dự án: Cung cấp và lắp đặt hệ thống chống sét cho trạm cân điện tử – Xi Măng Đồng Bành
Địa điểm: Khu Cây Hồng, thị trấn Chi Lăng, huyện Chi Lăng, Lạng Sơn
Chủ đầu tư: Công ty Cổ phần Xi măng Đồng Bành
Nhà thầu thực hiện: Công ty TNHH Thương mại và Công nghệ Tân Tiến
Hạng mục bàn giao: Hệ thống chống sét trực tiếp, chống sét lan truyền và hệ thống tiếp địa tiêu chuẩn
Hạng mục thi công chính
1. Chống sét trực tiếp cho trạm cân mỏ sét
Thiết bị chính: Kim thu sét chủ động Electron E15 – công nghệ tiên tiến từ Tây Ban Nha, bán kính bảo vệ lên tới 59 mét, đáp ứng tiêu chuẩn quốc tế NFC 17-102 và UNE 21186.
Phụ kiện đi kèm: Trụ đỡ kim cao 8m, dây néo 2 tầng, cáp thoát sét M50mm², hệ thống tiếp địa bằng cọc D16, hộp kiểm tra điện trở và bột GEM giảm điện trở đất.
Tiêu chuẩn kỹ thuật: Thi công đạt điện trở tiếp địa chống sét trực tiếp ≤ 10 Ω theo TCVN 9385:2012.
2. Chống sét lan truyền cho trạm cân A2 (2 bàn cân)
Bảo vệ tín hiệu: Thiết bị Transtector FSP4003MC – bảo vệ loadcell và đường truyền tín hiệu, thời gian đáp ứng < 5ns.
Bảo vệ nguồn điện: Tủ cắt lọc sét VTH FNT 63A – thiết kế đa tầng type 1+2, lọc nhiễu hiệu quả, tích hợp đèn báo hoạt động.
Thiết bị mạng: SPD RJ45 TD/5-RJ45-8-CAT6 – đạt chuẩn IEC 61643-21, bảo vệ đường truyền mạng máy tính.
Hệ thống tiếp địa: Cọc tiếp địa D16, cáp M70/M95mm², mối hàn hóa nhiệt và hố tiếp địa sâu đổ GEM.
3. Chống sét lan truyền cho trạm cân mỏ sét (1 bàn cân)
Thiết kế tương tự hạng mục A2 nhưng tối ưu cho 01 bàn cân độc lập.
Điện trở hệ thống tiếp địa lan truyền đạt ≤ 4 Ω, mạng tín hiệu ≤ 1 Ω.
Triển khai đầy đủ hệ thống tiếp địa, thiết bị SPD và phụ kiện theo đúng tiêu chuẩn IEC và TCVN.
Tiêu chuẩn kỹ thuật áp dụng
TCVN 9385:2012 – Tiêu chuẩn quốc gia về hệ thống chống sét cho công trình xây dựng
IEC 61643-1:2005, IEC 61643-21 – Chuẩn quốc tế về thiết bị chống sét lan truyền
UL 1449 3rd, CE, NFC 17-102, UNE 21186 – Tiêu chuẩn kỹ thuật cho thiết bị nhập khẩu
Kết quả nghiệm thu
Hệ thống được lắp đặt đúng kỹ thuật, vận hành ổn định, đạt yêu cầu của chủ đầu tư.
Các giá trị điện trở đo tại thời điểm nghiệm thu đáp ứng tiêu chuẩn:
Chống sét trực tiếp: ≤ 10 Ω
Chống sét lan truyền: ≤ 4 Ω
Hệ thống tín hiệu mạng: ≤ 1 Ω
Tất cả hồ sơ kỹ thuật, CO/CQ, biên bản bàn giao và hướng dẫn vận hành đã được Tân Tiến cung cấp đầy đủ cho chủ đầu tư.

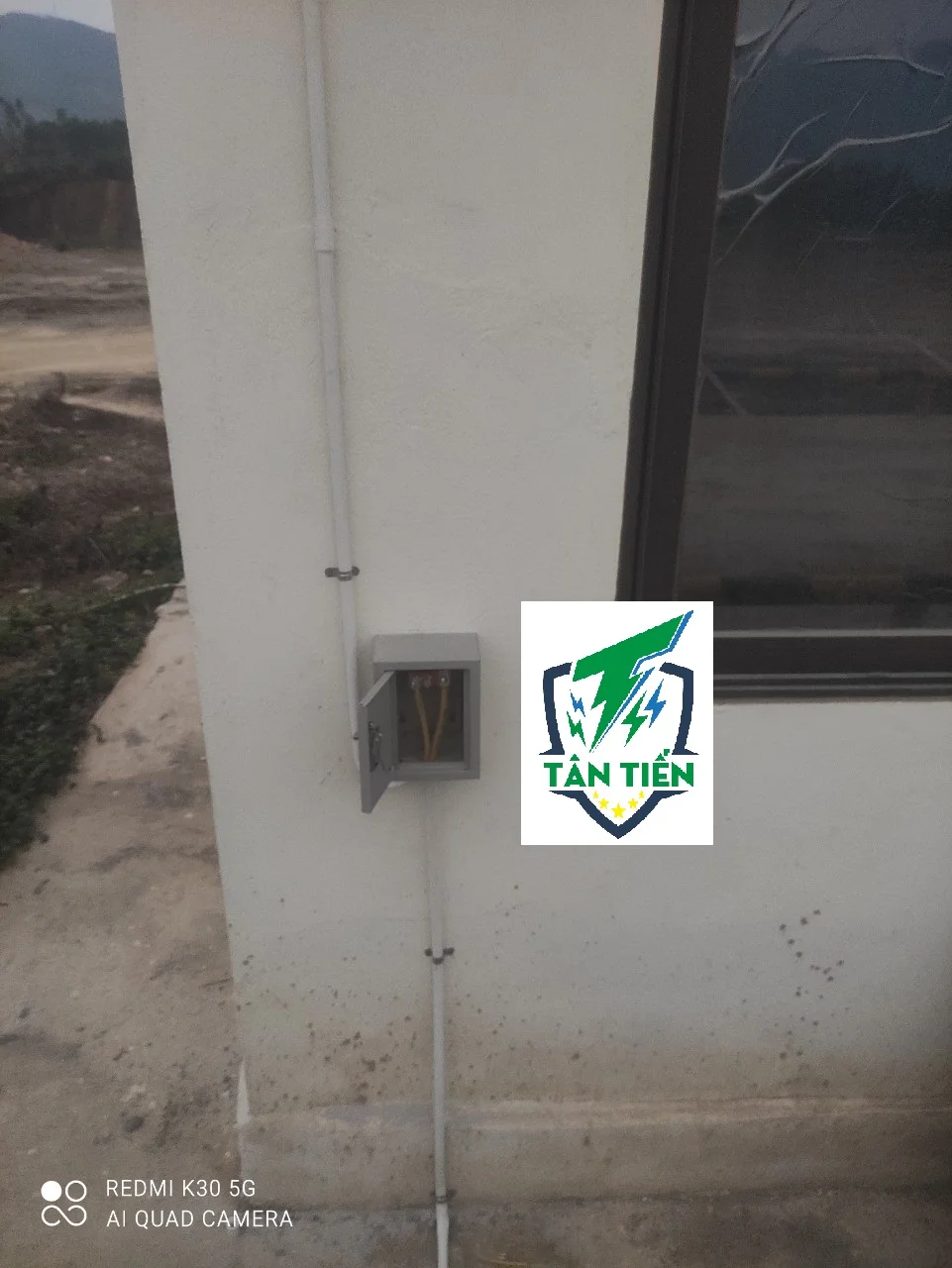

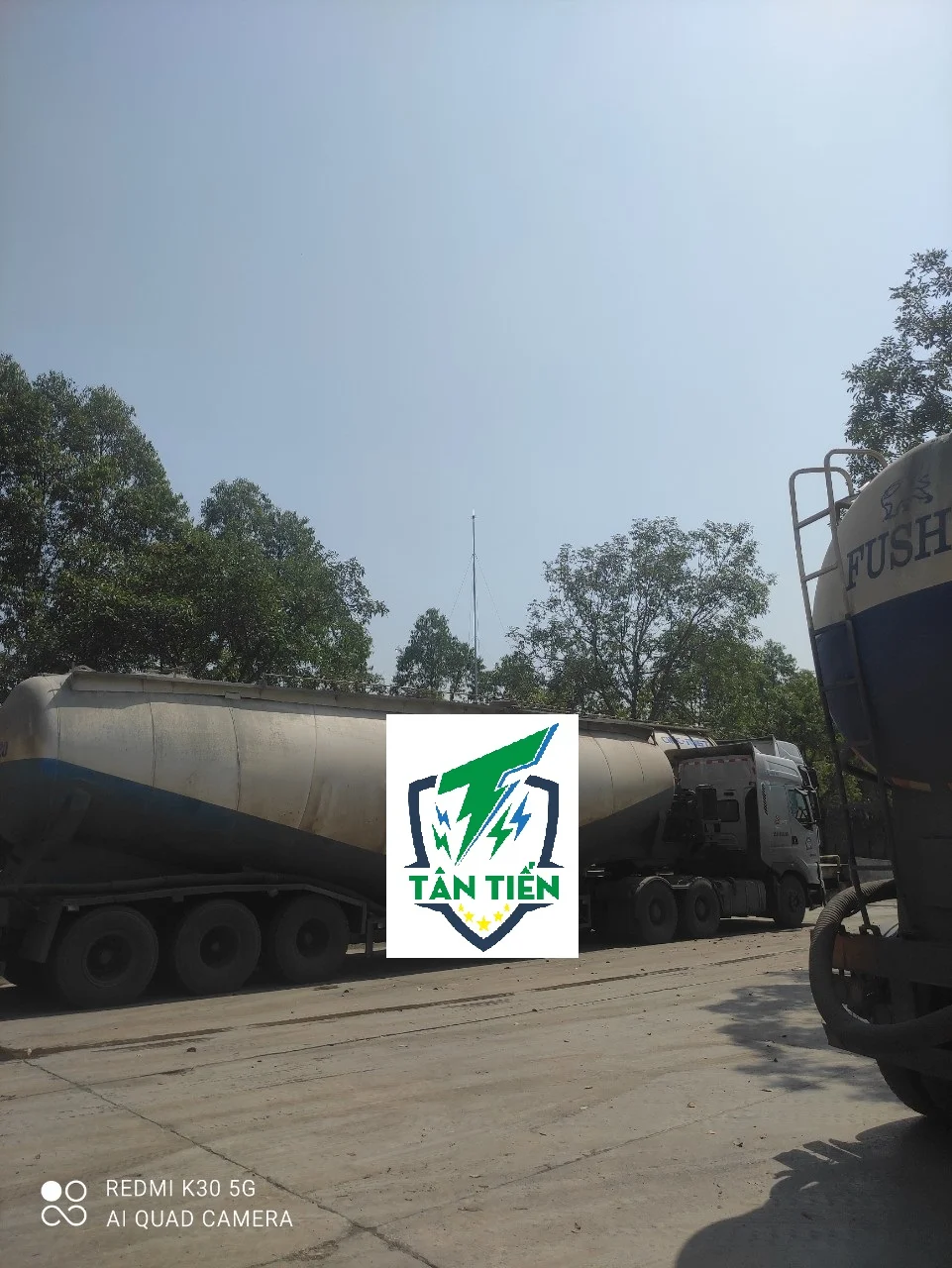

Hình ảnh thi công thực tế
Cam kết từ Tân Tiến
Thi công đúng tiến độ – đúng tiêu chuẩn – đúng chất lượng
Thiết bị chính hãng, nhập khẩu từ châu Âu, Mỹ, Ấn Độ
Bảo hành toàn hệ thống trong 12 tháng, hỗ trợ kỹ thuật tận nơi
Luôn đồng hành cùng doanh nghiệp trong mọi công trình chống sét trọng điểm
