Hướng dẫn lựa chọn SPD theo vùng LPZ 0–1–2–3 trong hệ thống điện
Hướng dẫn lựa chọn SPD theo vùng LPZ 0–1–2–3 trong hệ thống điện
Tổng quan về khái niệm LPZ
LPZ (Lightning Protection Zone – vùng bảo vệ chống sét) là khái niệm nền tảng trong thiết kế hệ thống chống sét lan truyền. Mỗi vùng LPZ đại diện cho một mức độ rủi ro sét khác nhau và yêu cầu thiết bị SPD tương ứng để bảo vệ hệ thống điện.
| Vùng LPZ | Mô tả | Rủi ro | Vị trí lắp SPD phù hợp |
|---|---|---|---|
| LPZ 0A | Môi trường ngoài trời, chưa được bảo vệ | Sét trực tiếp và cảm ứng điện từ | SPD Type 1 (spark gap) |
| LPZ 0B | Ngoài trời, có che chắn nhưng vẫn ảnh hưởng cảm ứng | Cảm ứng điện từ mạnh | SPD Type 1 hoặc Type 1+2 |
| LPZ 1 | Trong nhà, sau thiết bị bảo vệ đầu vào | Cảm ứng còn lại, điện áp dư | SPD Type 2 |
| LPZ 2–3 | Khu vực nhạy cảm: điều khiển, tín hiệu | Điện áp rất thấp, xung nhỏ | SPD tín hiệu, SPD Type 3 |
Cách lựa chọn SPD theo từng vùng LPZ
1. Tại vùng LPZ 0 → 1 (nguồn đầu vào chính)
SPD OBO đề xuất: Type 1 hoặc Type 1+2 – dòng cắt cao (50–100kA)
Ví dụ: Thiết bị cắt sét nguồn 3 pha V50-3+NPE-280 – Type 1+2
Lý do: Loại SPD này giúp triệt tiêu xung sét trực tiếp (dòng lớn), bảo vệ toàn bộ hệ thống hạ thế.
2. Tại vùng LPZ 1 → 2 (tủ phân phối tầng hoặc máy móc)
SPD OBO đề xuất: Type 2 – dòng cắt trung bình (~40kA)
Ví dụ: SPD Type 2 V20-C 1+NPE-280
Lý do: Đảm bảo loại bỏ điện áp dư còn lại từ Type 1, bảo vệ thiết bị điện tử thông thường.
3. Tại vùng LPZ 2 → 3 (thiết bị nhạy cảm, tín hiệu)
SPD OBO đề xuất: SPD tín hiệu, Type 3, SPD cho RS485 / camera
Ví dụ:
Lý do: Bảo vệ cổng dữ liệu, tín hiệu điều khiển, PLC, thiết bị camera khỏi xung cảm ứng.

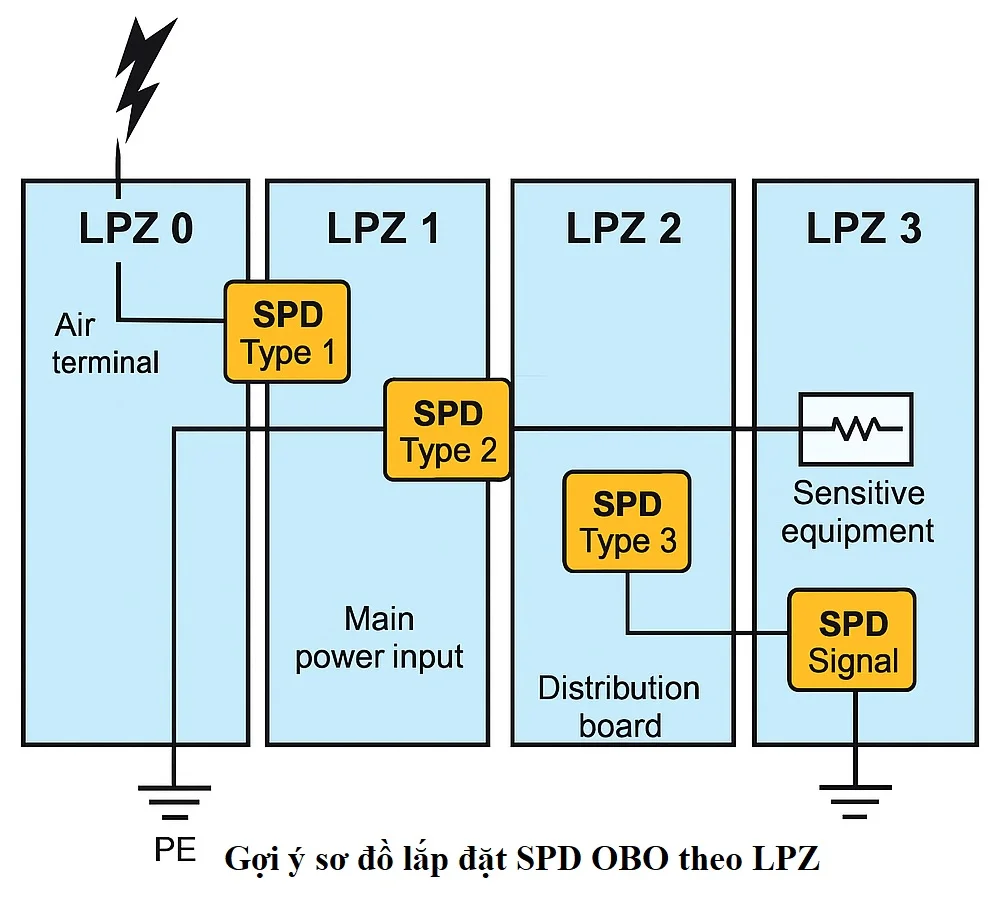

Gợi ý sơ đồ lắp đặt SPD OBO theo LPZ
Một số lưu ý quan trọng khi thiết kế SPD theo vùng LPZ
Phải có hệ thống tiếp địa ≤ 4Ω cho SPD nguồn, và ≤ 1Ω cho SPD tín hiệu để đảm bảo hiệu quả xung triệt tiêu.
Ưu tiên lựa chọn SPD có cảnh báo FS để theo dõi tình trạng hoạt động từ xa.
Với khu vực ngoài trời hoặc nhà máy đặc thù, nên chọn SPD chuẩn ATEX.
Kết luận
Hiểu rõ vùng LPZ trong hệ thống điện giúp lựa chọn đúng loại SPD, đảm bảo hiệu quả bảo vệ toàn diện – từ tủ nguồn đến các thiết bị nhạy cảm. Thương hiệu OBO Bettermann mang đến đầy đủ các dòng SPD theo từng vùng LPZ, đạt chuẩn IEC 61643-11 và phù hợp mọi công trình từ dân dụng đến công nghiệp nặng.
